Linea di produzione di estrusione di tende a strisce in TPU

In che modo la nostra linea di produzione di estrusione di tende a strisce in TPU riesce a raggiungere questo obiettivo?

Il design specializzato della vite, la profondità ottimizzata della scanalatura della vite e il rapporto di compressione garantiscono una plastificazione completa e una miscelazione uniforme delle materie prime all'interno del cilindro. Termocoppie ad alta precisione garantiscono temperature stabili in tutte le zone, prevenendo difetti come bolle, striature e opacità bianche nella lastra causate da surriscaldamento localizzato o basse temperature.

Lo stampo per fogli in TPU utilizza una testa a T cromata con finitura a specchio. Il design del percorso del flusso è simmetrico e regolare, senza punti morti, garantendo una distribuzione uniforme della fusione. La distanza tra i bordi della matrice è regolabile con precisione (con una precisione di 0,01 mm), adattandosi a spessori della lamiera da 0,1 a 5 mm. La macchina per estrusione di lastre in TPU è dotata di un'unità di raffreddamento e formatura a tre rulli. La superficie del rullo è lucidata a specchio e la temperatura dell'acqua di raffreddamento è controllata da un sistema a temperatura costante. Ciò consente un rapido raffreddamento e modellatura garantendo al tempo stesso una superficie liscia e priva di graffi. La planarità e la tolleranza dello spessore della lamiera (entro ±0,03 mm) sono controllate dalla pressione tra i rulli.

Macchina per la linea di produzione di estrusione di tende a strisce in TPU

Linea di produzione per estrusione di tende a strisce in TPU - Estrusore monovite SJ 75 × 33/1

Linea di produzione di estrusione di tende a strisce in TPU -Stampo BF-400: un set

Materiale dello stampo: forgiatura e tempra di acciaio per stampi di alta qualità, cromatura dura, trattamento di lucidatura

La testa della piastra con gruccia ha uno spessore di 0,5-2 mm e una larghezza di 400 mm

La larghezza effettiva dello stampo è di 400 mm per set

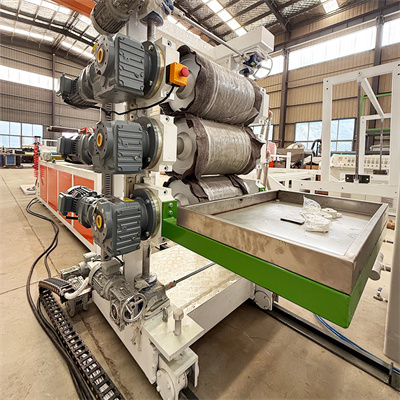

Calandratrice a tre rulli per estrusore di fogli in TPU:1

A. Struttura della calandra: tre rulli verticali (con dispositivo di protezione di sicurezza del rullo)

B. Numero di rulli; tre (prodotto a Qingdao)

C. Diametro del tamburo: 320 mm

D. lunghezza del rullo: 600 mm

e. Spessore della parete del rullo: ≥2 1 mm

F. Materiale del rotolo: viene utilizzato acciaio 45# e viene eseguito un trattamento di indurimento e la durezza può raggiungere RC60-65

G. Trattamento superficiale del rullo: trattamento a specchio

H. Struttura del tamburo: viene adottato un sistema di scambio rapido composito multistrato per garantire una temperatura uniforme e costante del tamburo.

I. Mezzo a temperatura costante del rullo: acqua addolcita

J. Sistema di controllo a tre rulli: il controllo della conversione di frequenza viene adottato per realizzare un controllo della velocità sincrono e indipendente.

K. sistema di trasmissione: 1,5KWx3=4,5kw. garantire il buon funzionamento dei tre rulli.

Linea di produzione di estrusione di tende a strisce in TPU - Staffa di raffreddamento in acciaio inossidabile: 1 set

A. Lunghezza del rack di raffreddamento: 6 metri.

B. Rullo: tutto in acciaio inossidabile.

C. Distanza tra i rotoli entro i primi due metri: 400 mm.

D. La staffa è dotata di un dispositivo all'avanguardia: 1 set e il coltello da taglio è realizzato con un coltello in lega di alta qualità

e. Cuscinetto: cuscinetto regolabile

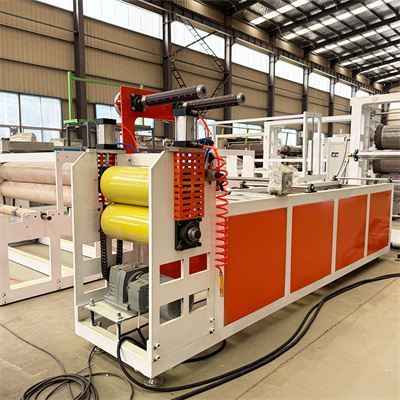

Linea di produzione-trattore per estrusione di tende a strisce in TPU

Linea di produzione per estrusione di tende a strisce in TPU Macchina per estrusione di fogli
