In che modo la nostra macchina per estrusder del foglio TPU questo raggiunge questo?
La progettazione a vite specializzata, la profondità della scanalatura a vite ottimizzata e il rapporto di compressione garantiscono una plastificazione approfondita e una miscelazione uniforme delle materie prime all'interno della canna. Le termocoppie ad alta precisione garantiscono temperature stabili in tutte le zone, prevenendo difetti come bolle, strisce e foschia bianca nel foglio causato da surriscaldamento localizzato o basse temperature.
Lo stampo per lamiera TPU utilizza una testa a T-die cromata a specchio. Il design del percorso di flusso è simmetrico e liscio, senza macchie morte, garantendo la distribuzione uniforme del fuso. Il divario per le labbra da dado è sottratto (con una precisione di 0,01 mm), che accomodano gli spessori del foglio da 0,1 a 5 mm. La macchina per estrusder della foglio TPU è dotata di un'unità di raffreddamento e modellatura a tre roller. La superficie del rullo è polimerizzata e la temperatura dell'acqua di raffreddamento è controllata da un sistema di temperatura costante. Ciò consente un raffreddamento e una modellatura rapidi garantendo una superficie liscia e priva di graffi. La tolleranza di planarità e spessore del foglio (entro ± 0,03 mm) sono controllate dalla pressione tra i rulli.

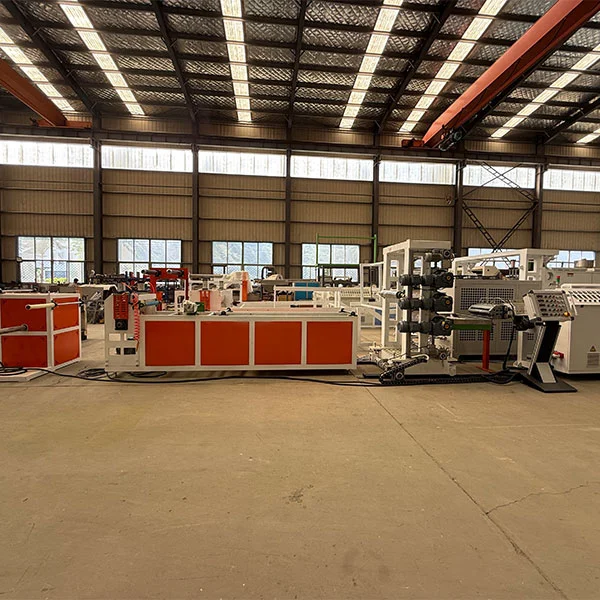

Macchina per estrusder foglio TPU
numero d'ordine
nome
quantità
1
Alimentatore a vite in acciaio inossidabile
1 set
2
SJ 75-33/1 a vite singola
1 set
3
Stampo per pannelli MJ-400
1 set
4
BF-500X∮320 Calender a tre roll
1 set
5
Staffa di raffreddamento BF-1500-6 metri
1 set
6
BF-500*∮220 trazione rullo di gomma
1 set
7

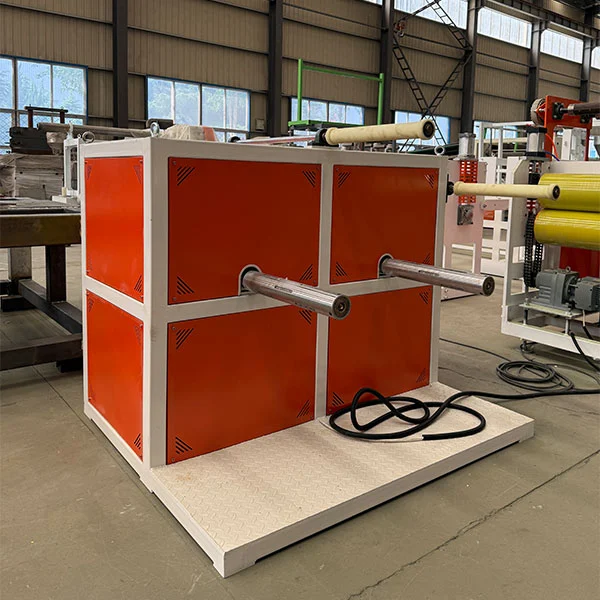

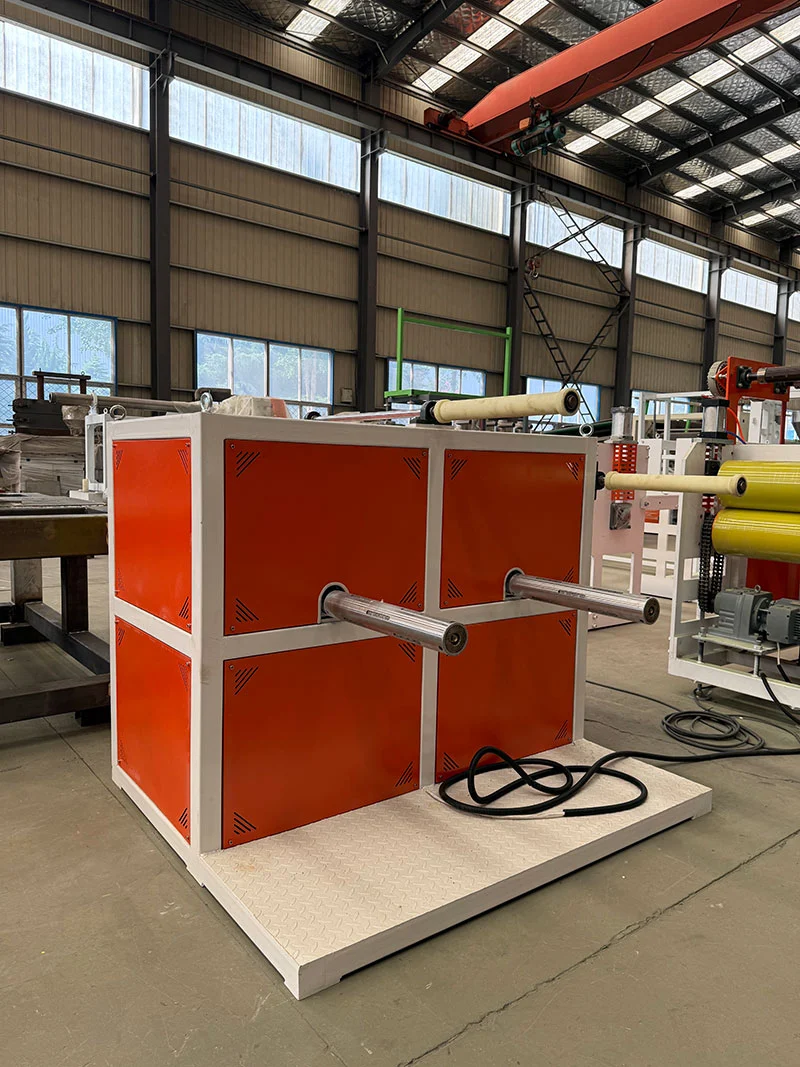

Avvolgimento dell'attrito BF-500
1 set
8
Macchina a temperatura costante a rulli per acqua tre in uno
1 set
9
DK-18 District Extrusione di produzione di produzione elettrica Cabinet di controllo elettrico
1 set
1 0
Dati tecnici su apparecchiature casuali
1 copia

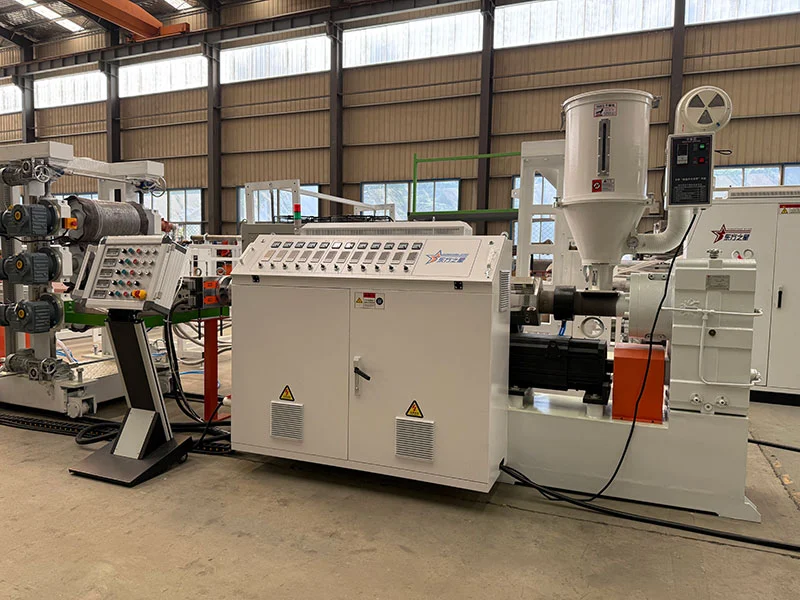

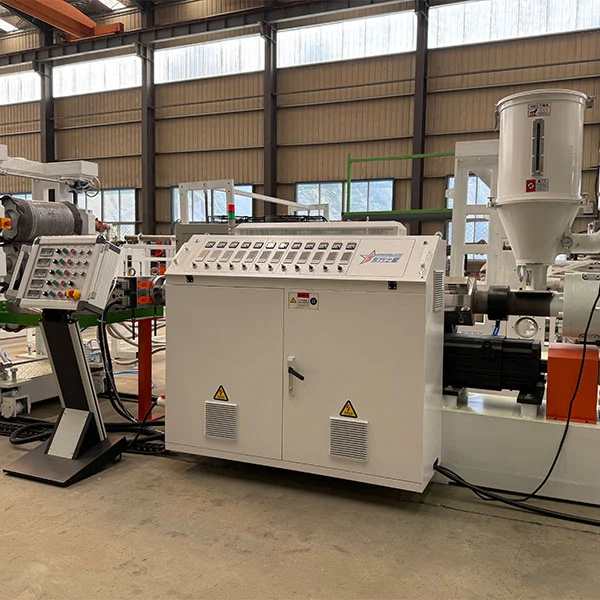

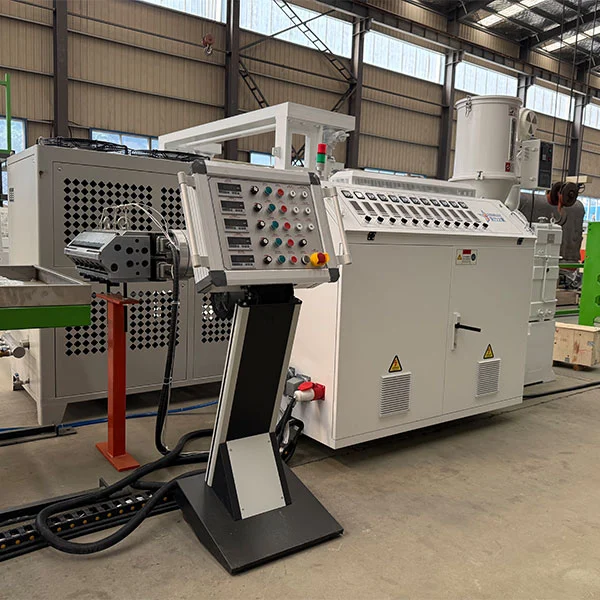

Macchina per estrusore foglio TPU- SJ 75 × 33/1 EstrUder a vite singola
Diametro della vite:
75mm (Zhoushan, Zhejiang)
Rapporto lunghezza a vite a diametro:
3 0∶ 1
Struttura a vite:
Nuova vite ad alta plastificante, adatta per polvere e materiali granulari.
Materiale a vite cilindrico:
Trattamento a nitridro 38C RMOAIA
Nitruro Definito dello strato:
0,4-0,7 mm
Vite durezza:
HV> 740
Durezza del cilindro:
HV> 940
Velocità della vite:
1 5-7 0 rpm
Potenza motorio:
45 kW (motore del marchio Shandong) Riscaldamento Sezione 5 x 6 kW (fusione in alluminio + cappuccio in acciaio inossidabile) Raffreddamento cilindrico 6 zone x 180w
Output di estrusione:
150 kg/h Reduttore rossastro di riduzione del redditore Y-3 Riduttore (prodotto a Changzhou, provincia di Jiangsu) Condizionamento della cinghia del modulo di installazione o Collegamento diretto dell'articolo dell'albero Materiale per ingranaggi 20crmnti carbburizzato e spento
Macchina per estrusder foglio TPU -BF -400 MOLD: un set
Materiale dello stampo: forgiatura e tempra in acciaio stampo di alta qualità, placcatura cromata dura, lucidatura
La testa della piastra con un gancio di vestiti ha uno spessore di 0,5-2 mm e largo 400 mm
La larghezza effettiva dello stampo è di 400 mm per set

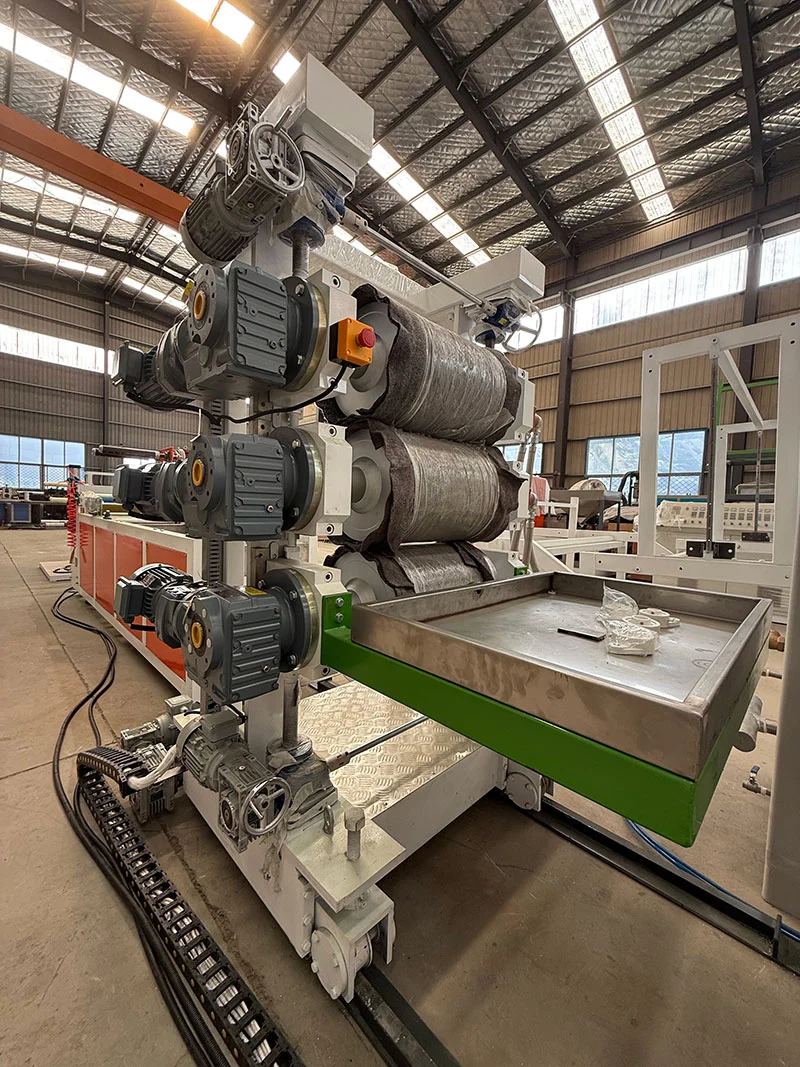

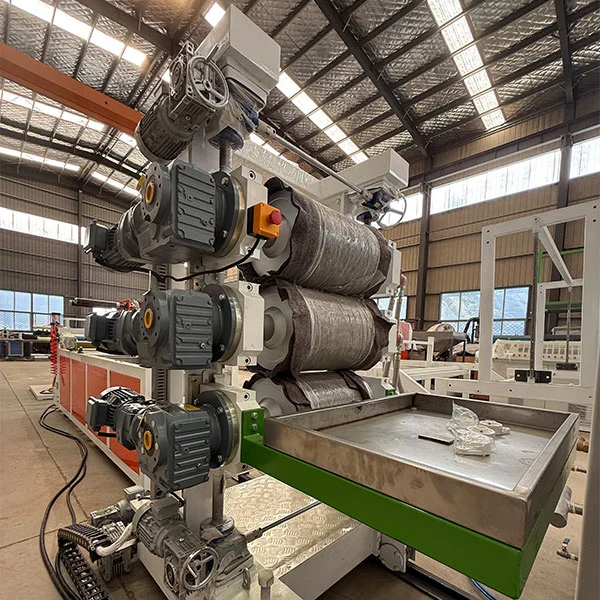

Macchina per estrusder foglio TPU Macchina a tre roll: 1
A. Struttura della macchina per calendario: tre rotoli verticali (con dispositivo di protezione della sicurezza a rulli)
B. Numero di rulli; Tre (prodotto in Qingdao)
C. Diametro del tamburo: 320mm
D. Lunghezza del rullo: 600 mm
e. Spessore della parete del rullo: ≥2 1 mm
F. Materiale rotolo: viene utilizzato 45# acciaio e viene effettuato il trattamento di indurimento e la durezza può raggiungere RC60-65
G. Trattamento della superficie del rullo: trattamento con specchio
Struttura del tamburo H.: viene adottato il sistema di scambio rapido composito multistrato per garantire una temperatura uniforme e costante del tamburo.
I. Media a temperatura costante del rullo: acqua ammorbidita
J. Sistema di controllo a tre roll: il controllo di conversione della frequenza viene adottato per realizzare un controllo di velocità sincrono e indipendente.
K. Sistema di trasmissione: 1.5kwx3 = 4.5kw. Garantire il funzionamento regolare dei tre rulli.

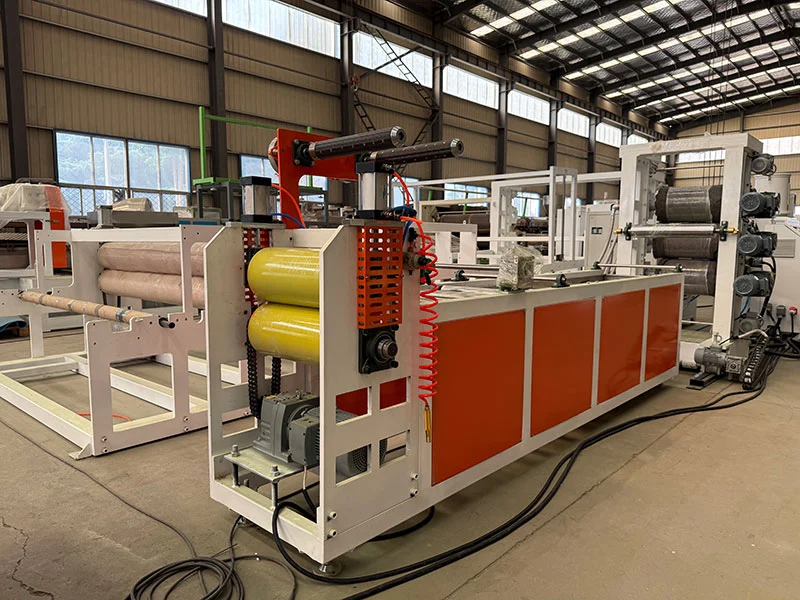

Macchina per estrusder foglio TPU -Fandet di raffreddamento in acciaio senza chiusura: 1 set
A. Lunghezza del rack di raffreddamento: 6 metri.
B. Roller: tutto in acciaio inossidabile.
C. Spaziatura del rotolo all'interno dei primi due metri: 400 mm.
D. La staffa è dotata di un dispositivo all'avanguardia: 1 set e il coltello da taglio è realizzato con un coltello in lega di alta qualità
e. Cuscinetto: cuscinetto regolabile

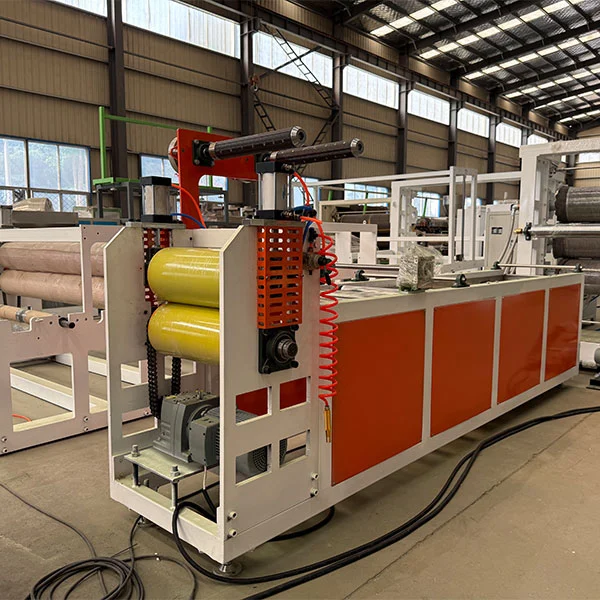

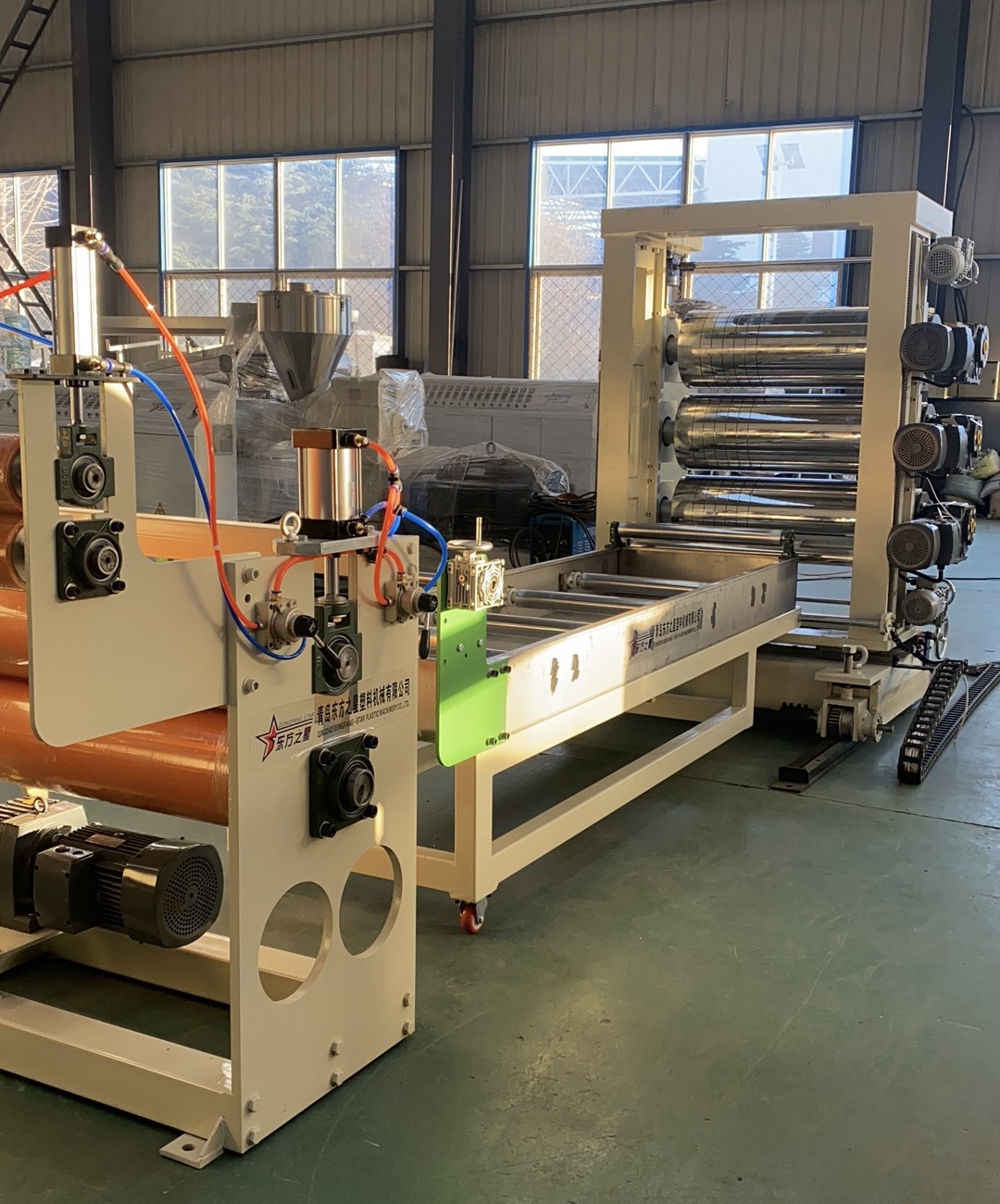

Foglio tpu estrusder macchina macchina
Specifiche
Ф220 × 600mm
Qualità del materiale
Rullo di nitrile
trasmissione
scatola di riduzione
energia
2.2kw
controllare
Controllo della conversione della frequenza di Wei Chuang
Salire
pneumatico
Macchina per estrusder della macchina per fogli di foglio TPU
Ottieni soluzioni personalizzate per le esigenze di produzione del foglio di plastica. Invia la tua richiesta ora per consulenza professionale e citazioni competitive.
