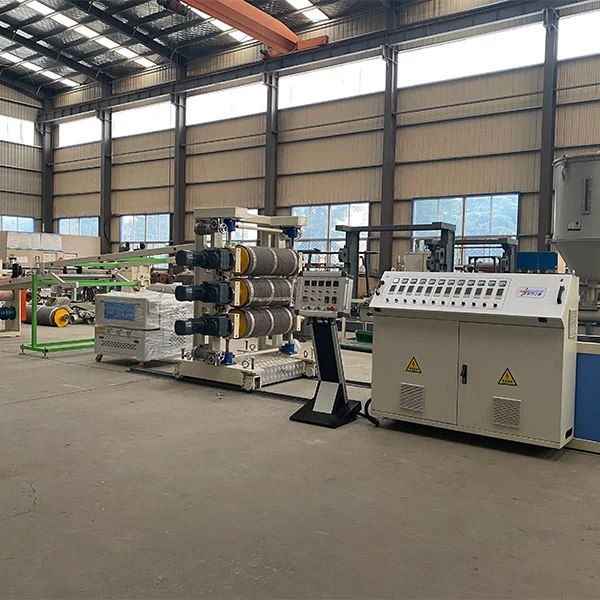

Linea di produzione di estrusione del foglio PS

Principio di lavoro della linea di produzione di estrusione del foglio PS

Il principio di lavoro della linea di produzione di estrusione del foglio PS è convertire le particelle di PS in fogli continui attraverso un processo continuo di fusione e plasticalizzazione delle materie prime → Formazione di fusione → raffreddamento e modellatura → elaborazione successiva. Il nucleo si basa sulla tecnologia di stampaggio di estrusione in plastica. I passaggi specifici sono i seguenti:

Le particelle PS essiccate vengono trasportate sulla tramoggia di estrusore attraverso un dispositivo di alimentazione automatico. La vite di estrusore scioglie gradualmente le particelle di PS solide in un fuso uniforme attraverso la rotazione e il riscaldamento esterno. Il fuso viene spinto al T-die (canale a flusso piatto) per determinare preliminariamente la larghezza del foglio. Il film di fusione entra nel calendario a tre roll ed è rapidamente consolidato e formato. Il foglio sagomato viene tirato a una velocità uniforme dalla macchina di trazione e le bara vengono rimosse dalla macchina per il taglio. Infine, viene arrotolato in una bobina normale dall'avvolgitore.

Parametro di produzione di linea di produzione di estrusione del foglio PS

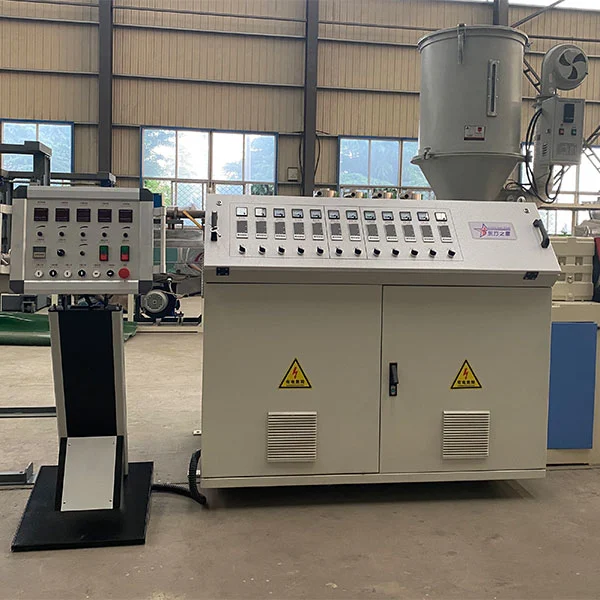

Linea di produzione di estrusione del foglio PS- SJ 65-30 / 1 Extrusder

A. L'ingranaggio del riduttore viene elaborato con acciaio in lega di alta qualità e trattata macinando i denti, in modo che l'intera attrezzatura abbia i vantaggi dell'assorbimento di ammortizzatori, del basso rumore, della resistenza all'usura e della lunga durata. Tutti i punti di lubrificazione nella scatola sono lubrificati forzati e l'olio lubrificante è dotato di un sistema di raffreddamento ad acqua ad alta efficienza.

B. Materiale a vite adotta acciaio nitruro di alta qualità da 38 crmoala. e trattamento con nitruro. Profondità di nitruro: 0,3-0,6 mm. Durezza 740 HV. Brattiglia di grado 2.

C. Il materiale del cilindro è realizzato in acciaio di nitruro di alta qualità da 38 crmoala e dopo il trattamento con nitruro, profondità di nitruro: 0,4-0,7 mm, durezza 940 HV, fragilità di grado 2.

D. Il riscaldatore adotta il riscaldatore in alluminio e ogni riscaldatore ha un condotto d'aria di raffreddamento.

E. Area di raffreddamento del cilindro: 5. Fatto in acciaio inossidabile.

F. La ventola adotta un rumore basso importato e una ventola di raffreddamento efficiente (modello: tipo DF) e la potenza della ventola è di 250 W / set.

Potere di g. Il motore AC è 30kW (motore Shandong Hongqi o Rongcheng)

Forma di controllo H.: controllo di conversione della frequenza (utilizzando il governatore inverito)

I. Diametro della vite: 65 m (usando il tamburo a vite Zhejiang Zhoushan)

J. Proprietà: 30: 1

K. L'estrusore è riscaldato in 5 zone e la potenza di riscaldamento di ciascuna area è di 5 kW. SPBY Area 1, Area di riserva di stampo 5.

L. Un set di armadietto di controllo elettrico (armadio di controllo verticale, mobile elettrico con protezione con blocco, controllore di temperatura intelligente OMRON, contattore Siemens, controller di conversione della frequenza del grande tron))

Linea di produzione di estrusione del foglio PS -Mold

A. Larghezza effettiva dello stampo: 350 mm, adatto per prodotti di spessore di 0,3-2 mm.

B. Il materiale dello stampo adotta 5 crnimo di acciaio in lega resistente al calore di marca importata.

C. Struttura dello stampo Flusso alla placcatura del cromo duro. e con regolazione ausiliaria della micro vite.

D. Lo stampo è diviso in 3 zone per riscaldamento e 2 zone di standby

E. Il metodo di riscaldamento consente di riscaldare la parte del nucleo dell'asta di riscaldamento.

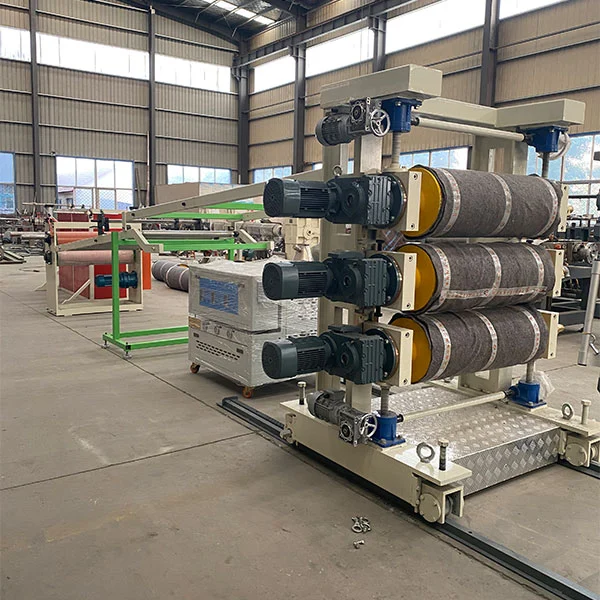

Linea di produzione di estrusione del foglio PS-tre calendario

A. Struttura; Tre rullo verticale

B. Numero di rulli; Tre pezzi

C. Diametro del rullo: 320mm (Changzhou Lianfeng o Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Lunghezza del rullo: 600mm

E. Spessore della parete del rullo: 25mm

F. Roller: il materiale è realizzato in acciaio di marca. e dopo il trattamento. La durezza può raggiungere RC60-65

G. Trattamento della superficie del rullo: trattamento specchio. e raffinata lucidatura.

H. La struttura a rullo adotta un sistema medio di scambio rapido composito multistrato per garantire la temperatura costante del rullo.

I. Il mezzo di temperatura costante del rullo: acqua purificata o acqua ammorbidita

J. Il sistema di temperatura adotta la temperatura dei tre rulli per controllare in modo indipendente la modalità di sistema. La temperatura dei tre rulli può essere regolata arbitrariamente. Dotato di tre pompe da 0,75 kW.

Il sistema di controllo di K e tre rulli adotta la modalità sistema di controllo indipendente

I. Adottare il sistema di trasmissione del riduttore per garantire il funzionamento regolare dei tre rulli

M. Il sistema di controllo della configurazione adotta il sistema di controllo della conversione di frequenza, con controllo sincrono e indipendente di regolazione della velocità.

N. La potenza di trasmissione è di 0,75 kW x 3 set

O. con il sistema di arresto ausiliario a tre roller di emergenza

P. dotato di sistema di regolazione ausiliario a tre rulli di precisione

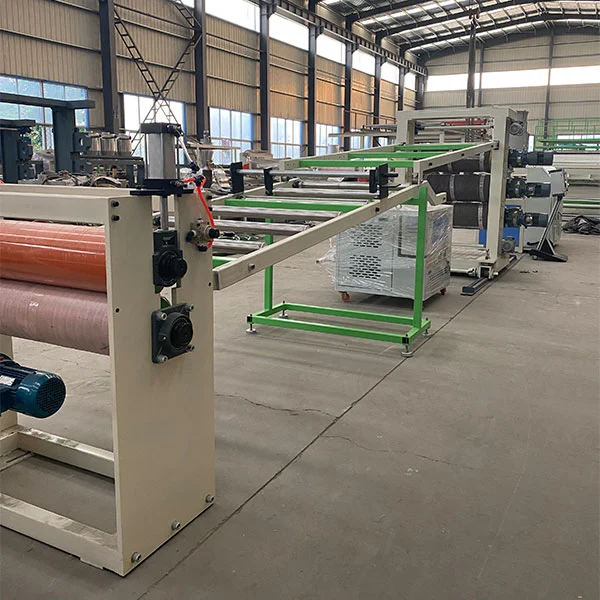

Linea di produzione di estrusione del foglio PS -dispositivo di raffreddamento

A. Numero di rulli vuoti: 12

B. Diametro del rullo di consegna dell'aria: 75 mm

C. Lunghezza del rullo di consegna dell'aria: 600mm

D. Trattamento superficiale del rullo di consegna dell'aria: acciaio inossidabile

E. Lunghezza del dispositivo di consegna dell'aria: 4 m

F. con il coltello da taglio oro: 2

PS Sheet Extrusion Production Line--Tractor

A. Rullo di gomma di trazione: un gruppo

B. Diametro di trazione: 220mm

C. Lunghezza della trazione: 600mm

D. Surface rullo di gomma di trazione rivestita con corrosione resistente. resistente alla temperatura. in gomma resistente all'usura e lucidata

E. Il sistema di trasmissione di decelerazione adotta la trasmissione del riduttore

F. con un convertitore di frequenza da 0,75 kW

G. Sistema ausiliario a tre rulli e sistema di regolazione della velocità di trazione. Sistema di regolazione della velocità indipendente del trattore ausiliario

A. Una serie di dispositivi per film protettivi

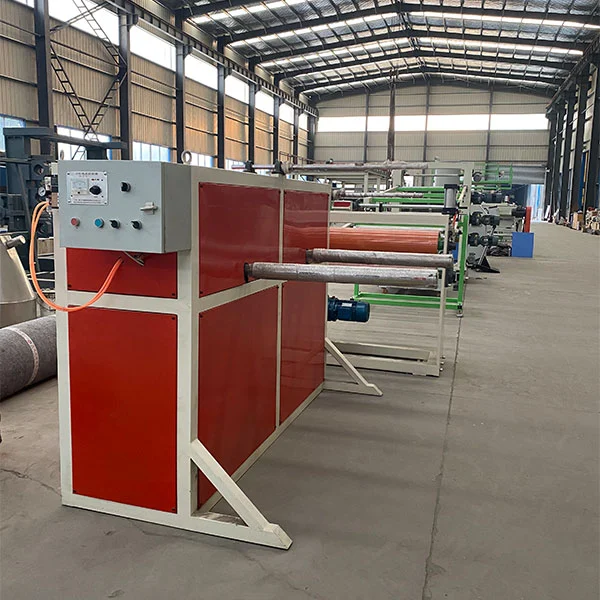

Linea di produzione di estrusione del foglio PS-Macchina

1.1 Rolto di flessione e livellamento

2. Metodo di wiling: diametro 76 Gas di carta per salita di carta

3. Station di lavoro di raccolta: doppia stazione di lavoro
