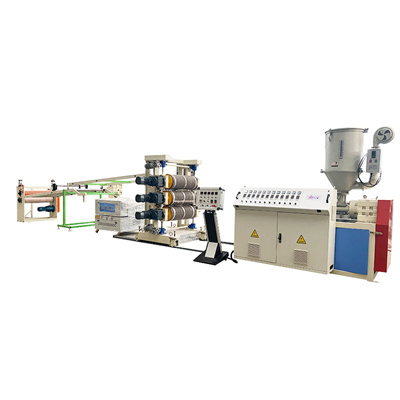

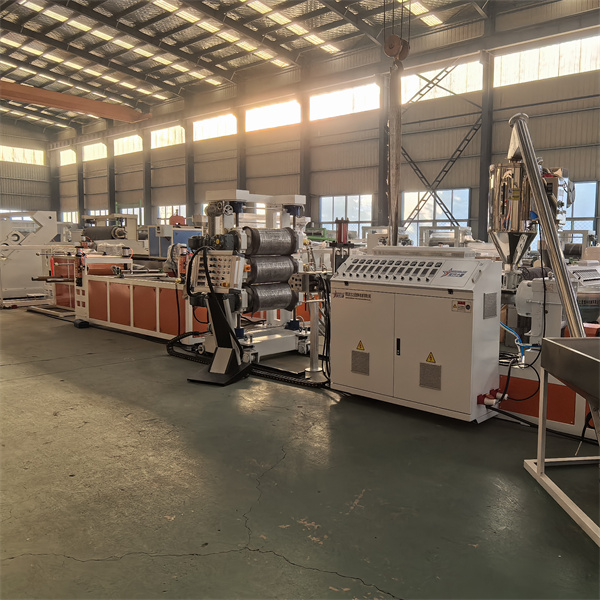

Macchina per estrusione di fogli Tay per piantine PS

Principio di funzionamento della macchina per estrusione di fogli PS Seedling Tay

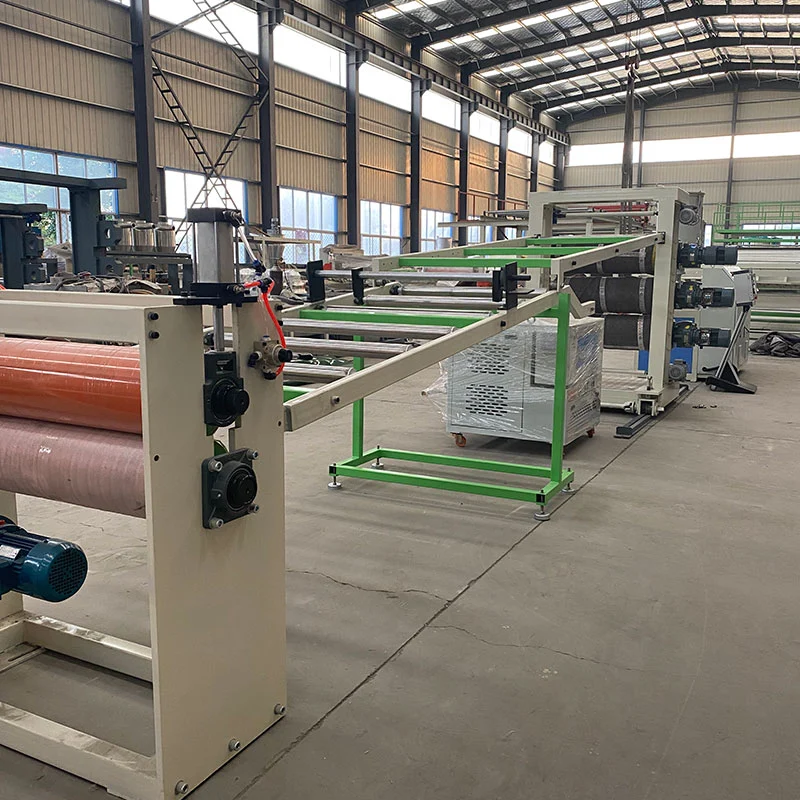

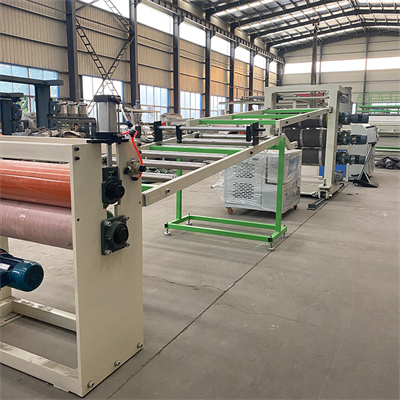

Il principio di funzionamento della linea di produzione di estrusione di fogli PS è quello di convertire le particelle di PS in fogli continui attraverso un processo continuo di fusione e plastificazione della materia prima → formatura della fusione → raffreddamento e modellatura → successiva lavorazione. Il nucleo si basa sulla tecnologia dello stampaggio per estrusione di plastica. I passaggi specifici sono i seguenti:

Le particelle di PS essiccate vengono trasportate alla tramoggia dell'estrusore attraverso un dispositivo di alimentazione automatico. La vite dell'estrusore scioglie gradualmente le particelle solide di PS in una massa fusa uniforme attraverso la rotazione e il riscaldamento esterno. Il materiale fuso viene spinto verso la matrice a T (canale di flusso piatto) per determinare preliminarmente la larghezza del foglio. Il film fuso entra nella calandra a tre rulli e si solidifica e si forma rapidamente. La lamiera sagomata viene trascinata a velocità uniforme dalla macchina di trazione, mentre le bave vengono rimosse dalla rifilatrice. Infine, viene arrotolato in una bobina regolare dall'avvolgitore.

Parametro prodotto macchina per estrusione fogli PS Seedling Tay

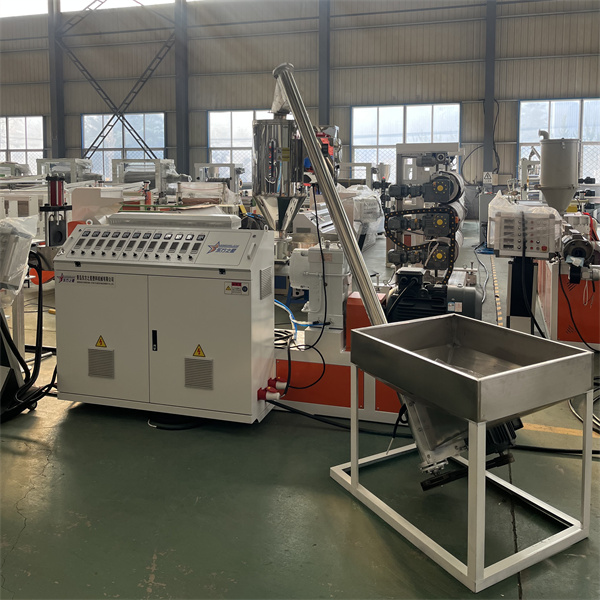

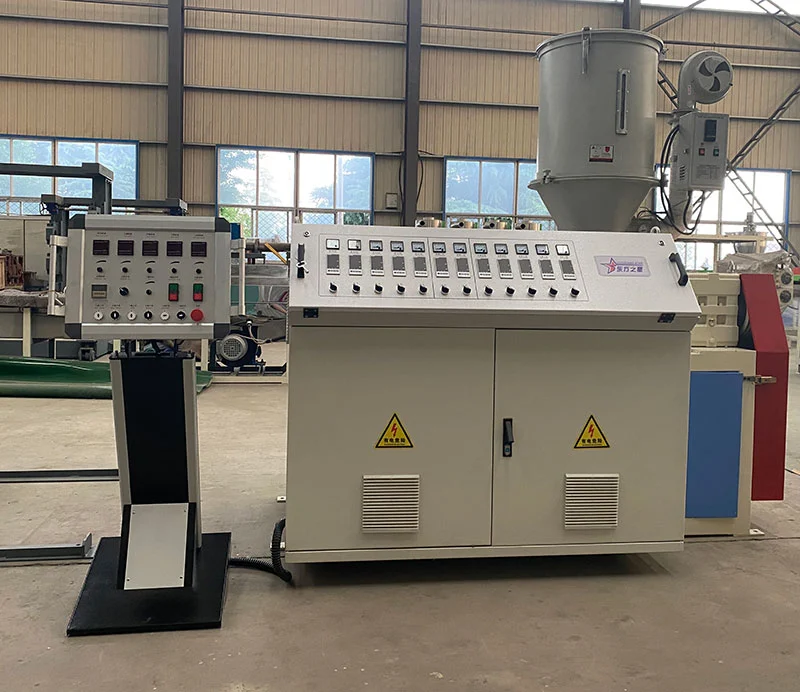

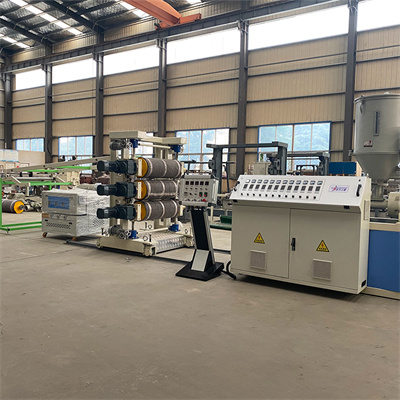

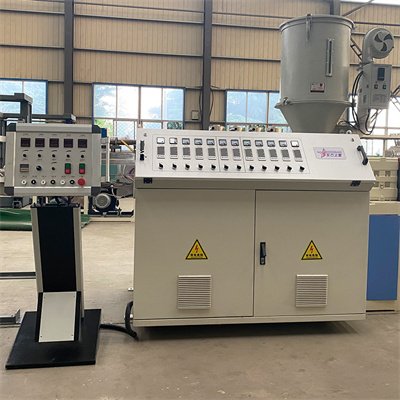

Macchina per estrusione di fogli Tay per piantine PS - Estrusore SJ 65-30 / 1

A. L'ingranaggio del riduttore è lavorato con acciaio legato di alta qualità e trattato mediante molatura dei denti, in modo che l'intero ingranaggio presenti i vantaggi di assorbimento degli urti, bassa rumorosità, resistenza all'usura e lunga durata. Tutti i punti di lubrificazione nella scatola sono a lubrificazione forzata e l'olio lubrificante è dotato di un sistema di raffreddamento ad acqua ad alta efficienza.

B. Il materiale della vite adotta acciaio nitruro di alta qualità 38CrMOALA. e trattamento al nitruro. profondità del nitruro: 0,3-0,6 mm. durezza 740HV. fragilità grado 2.

C. Il materiale del cilindro è realizzato in acciaio al nitruro di alta qualità 38CrMoALA e, dopo il trattamento al nitruro, profondità del nitruro: 0,4-0,7 mm, durezza 940 HV, grado di fragilità 2.

D. Il riscaldatore adotta un riscaldatore in alluminio pressofuso e ciascun riscaldatore è dotato di un condotto dell'aria di raffreddamento.

E. zona di raffreddamento del cilindro: 5. in acciaio inossidabile.

F. La ventola adotta una ventola di raffreddamento importata, silenziosa ed efficiente (modello: tipo DF) e la potenza della ventola è di 250 W/set.

Potenza di g. Il motore CA è 30KW (motore Shandong Hongqi o Rongcheng)

H. Modulo di controllo: controllo della conversione di frequenza (utilizzando il regolatore Inwitten)

I. Diametro della vite: 65 m (utilizzando il tamburo della vite Zhejiang Zhoushan)

Proporzioni J.: 30:1

K. L'estrusore viene riscaldato in 5 zone e la potenza di riscaldamento di ciascuna area è di 5KW. Zona spby 1, zona riserva muffe 5.

L. Un set di armadi di controllo elettrici (armadio di controllo verticale, armadio elettrico con protezione di blocco, controller di temperatura intelligente Omron, contattore Siemens, controller di conversione di frequenza Great-tron)

Linea di produzione di estrusione di fogli PS -stampo

A. Larghezza effettiva dello stampo: 350 mm, adatto per prodotti con spessore 0,3-2 mm.

B. Il materiale dello stampo adotta 5CrNiMO di acciaio legato resistente al calore di alta qualità di marca importata.

C. flusso della struttura dello stampo alla cromatura dura. e con regolazione microvite ausiliaria.

D. lo stampo è diviso in 3 zone per il riscaldamento e 2 zone di standby

E. Il metodo di riscaldamento consiste nel riscaldare la parte centrale dell'asta riscaldante.

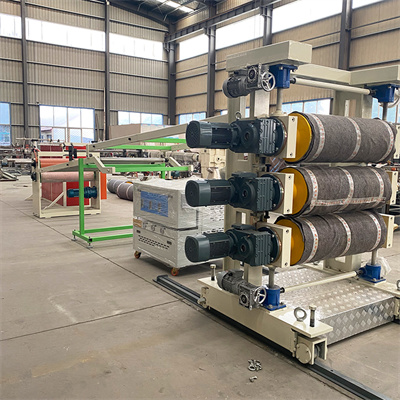

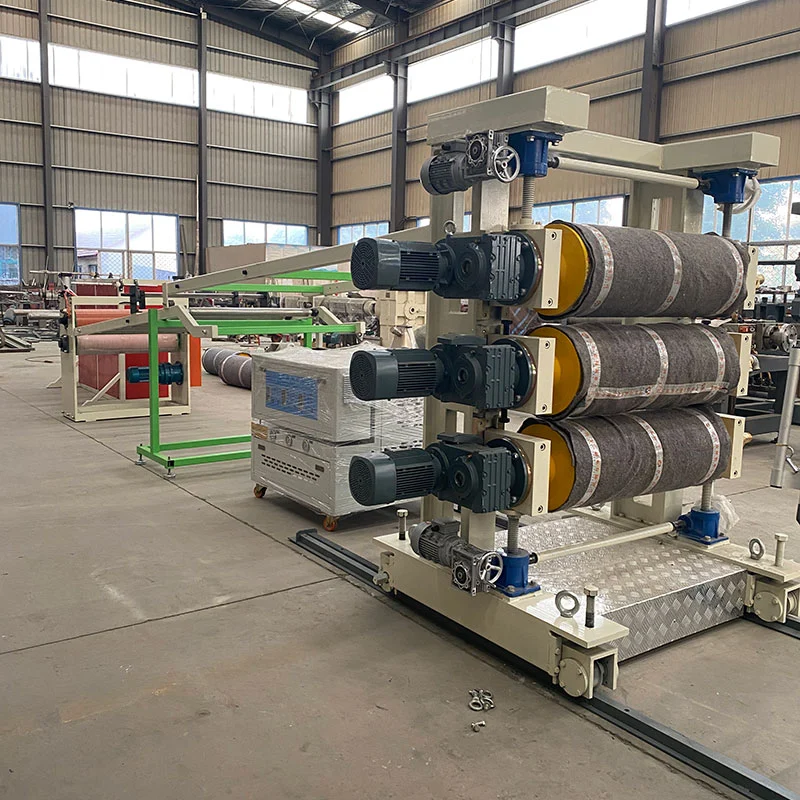

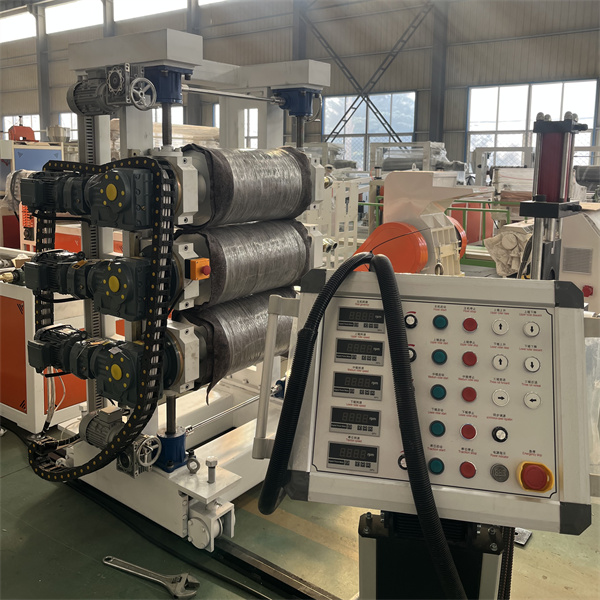

Calendario PS Seedling Tay Sheet Extrusion Machine-Tre

A. struttura; tre rulli verticali

B. Numero di rulli; tre pezzi

C. Diametro del rullo: 320 mm (Changzhou Lianfeng o Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Lunghezza del rullo: 600 mm

E. Spessore della parete del rullo: 25 mm

F. rullo: il materiale è realizzato in acciaio di marca. e dopo il trattamento. la durezza può raggiungere RC60-65

G. trattamento superficiale del rullo: trattamento a specchio. e lucidatura fine.

H. La struttura del rullo adotta un sistema di scambio rapido composito multistrato per garantire la temperatura costante del rullo.

I. il mezzo a temperatura costante del rullo: acqua purificata o acqua addolcita

J. Il sistema di temperatura adotta la temperatura dei tre rulli per controllare in modo indipendente la modalità del sistema. la temperatura dei tre rulli può essere regolata arbitrariamente. dotato di tre pompe da 0,75kw.

Il sistema di controllo di k e tre rulli adotta la modalità del sistema di controllo indipendente

I. Adottare il sistema di trasmissione del riduttore per garantire il buon funzionamento dei tre rulli

M. Il sistema di controllo della configurazione adotta un sistema di controllo della conversione di frequenza, con controllo della regolazione della velocità sincrono e indipendente.

N. La potenza di trasmissione è 0,75 KW x 3 set

O. Con il sistema di arresto di emergenza ausiliario a tre rulli

P. dotato di sistema ausiliario di regolazione di precisione del gioco a tre rulli

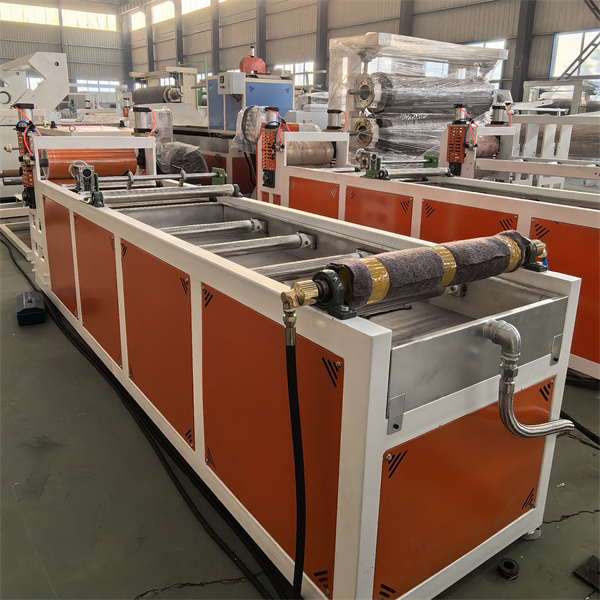

Dispositivo di raffreddamento della macchina per estrusione di fogli PS Seedling Tay

A. Numero di rulli vuoti: 12

B. Diametro del rullo di mandata dell'aria: 75 mm

C. Lunghezza del rullo di mandata dell'aria: 600 mm

D. trattamento superficiale del rullo di mandata dell'aria: acciaio inossidabile

E. Lunghezza del dispositivo di erogazione dell'aria: 4 m

F. con il coltello per il taglio dell'oro: 2

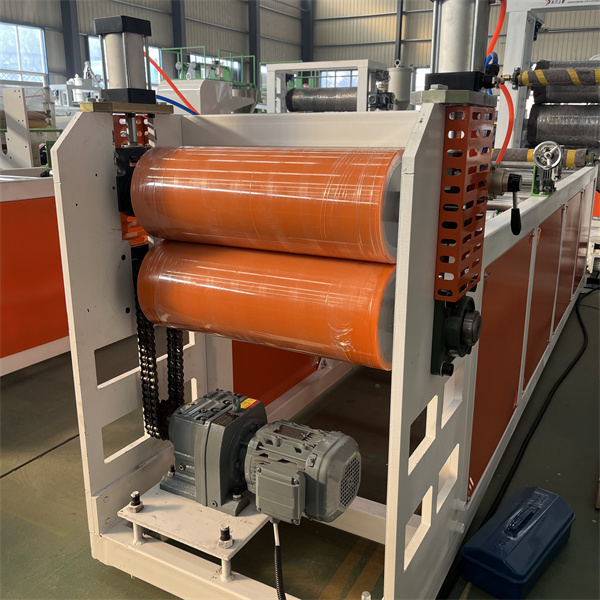

Macchina per estrusione di fogli Tay per piantine PS - Trattore

A. Rullo in gomma di trazione: un gruppo

B. Diametro di trazione: 220 mm

C. Lunghezza di trazione: 600 mm

D. superficie del rullo in gomma di trazione rivestita con resistente alla corrosione. resistente alla temperatura. gomma resistente all'usura e lucidata

E. Il sistema di trasmissione della decelerazione adotta la trasmissione del riduttore

F. Con un convertitore di frequenza da 0,75KW

G. Pressa ausiliaria a tre rulli e sistema di regolazione della velocità di trazione. sistema ausiliario di regolazione della velocità indipendente dal trattore

A. un set di dispositivi con pellicola protettiva

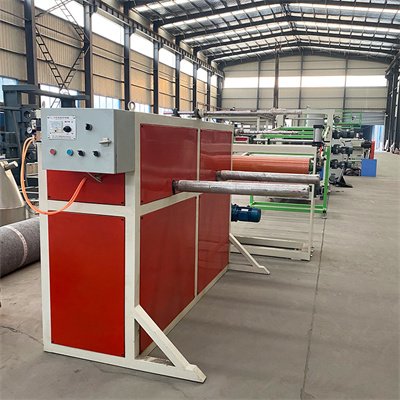

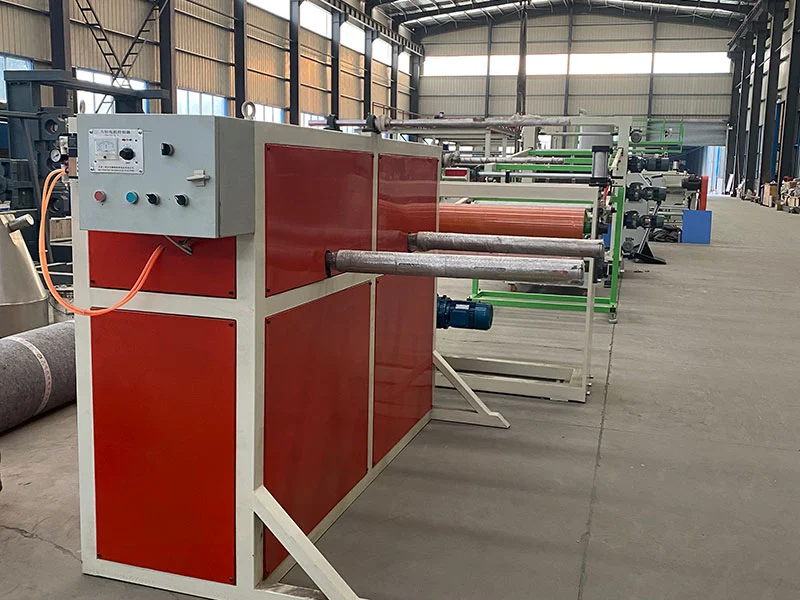

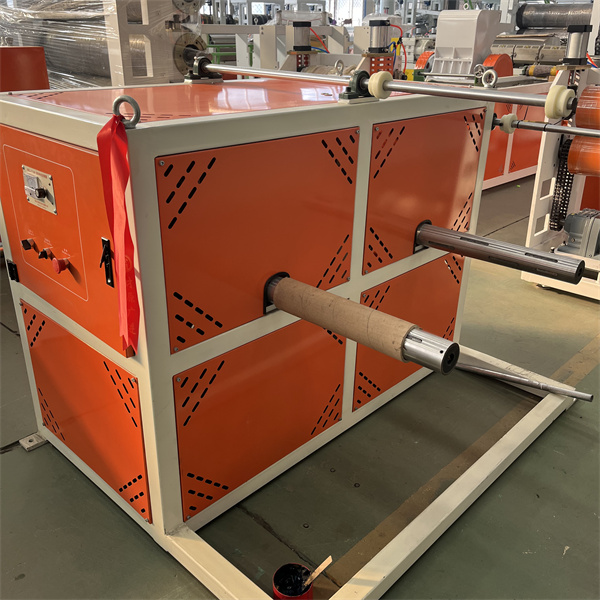

Macchina per estrusione di fogli Tay per piantine PS - Bobinatrice

1.1 rullo curvatore e livellatore

2. Metodo di avvolgimento: albero di risalita del gas con cilindro di carta diametro 76

3. Postazione di lavoro di raccolta: doppia postazione di lavoro
