La resina PVC, il plastificante, lo stabilizzante, il riempitivo, il colorante e altre materie prime vengono miscelati uniformemente in una determinata proporzione per creare una miscela che soddisfi i requisiti di produzione.
Elenco attrezzature e preventivo
| numero dell'ordine | nome | quantità | osservazioni |
| 1 | Coclea in acciaio inox | 1 set | I componenti principali dell'intera linea sono realizzati da noti marchi nazionali ed esteri: 1. L'impianto elettrico adotta il contattore Siemens, il regolatore di temperatura intelligente Omron e il convertitore di frequenza Invtensor. 2. Il riduttore a denti duri adotta un riduttore a coppia elevata per macchine in plastica. 3. Il barilotto della vite è costituito da una vite proveniente da Zhoushan, nella provincia di Zhejiang 4. Il rullo dello specchio è prodotto a Qingdao o Xuzhou. 5. Lo stampo è realizzato in Huangyan. |
| 2 | SZ80-doppia vite | 1 unità | |
| 3 | Stampo per pannello ottico MJ-1700 | 1 set | |
| 4 | BF-1800X ∗ Calandra 400 a tre rulli | 1 unità | |
| 5 | Staffa di raffreddamento BF-1800-6000 | 1 set | |
| 6 | BF-1800X ∿ 220 macchina con trazione a rulli in gomma | 1 unità | |
| 7 | Macchina da taglio BF-1800 | 1 unità | |
| 8 | Macchina a temperatura costante con rullo olio tre in uno | 1 set | |
| 9 | Quadro elettrico di controllo della linea di produzione di estrusione distrettuale DK-18 | 1 set | |
| 10 | Dispositivo di copertura film bifacciale | 1 set | |
| 11 | manipolatore | 1 set | |
| 11 | Dati tecnici del dispositivo casuale | 1 copia |
1. Coclea in acciaio inossidabile: una
| Metodo di caricamento: | Alimentazione elicoidale |
| Materiale del tubo e della scatola: | acciaio inossidabile |
| potenza del motore: | 2.2KW |
| automi: | Misuratore del livello di smorzamento |

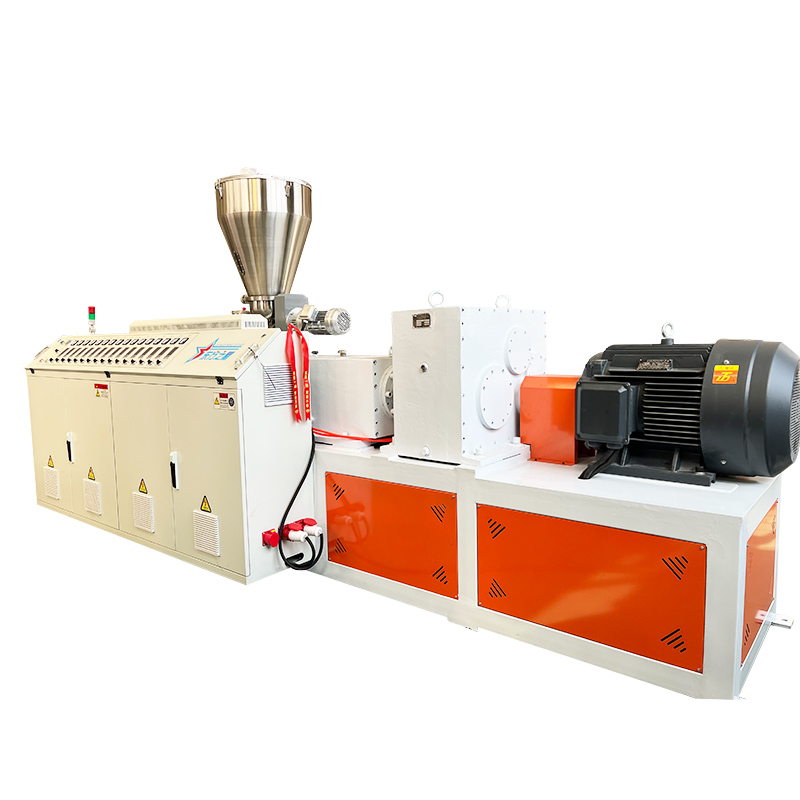

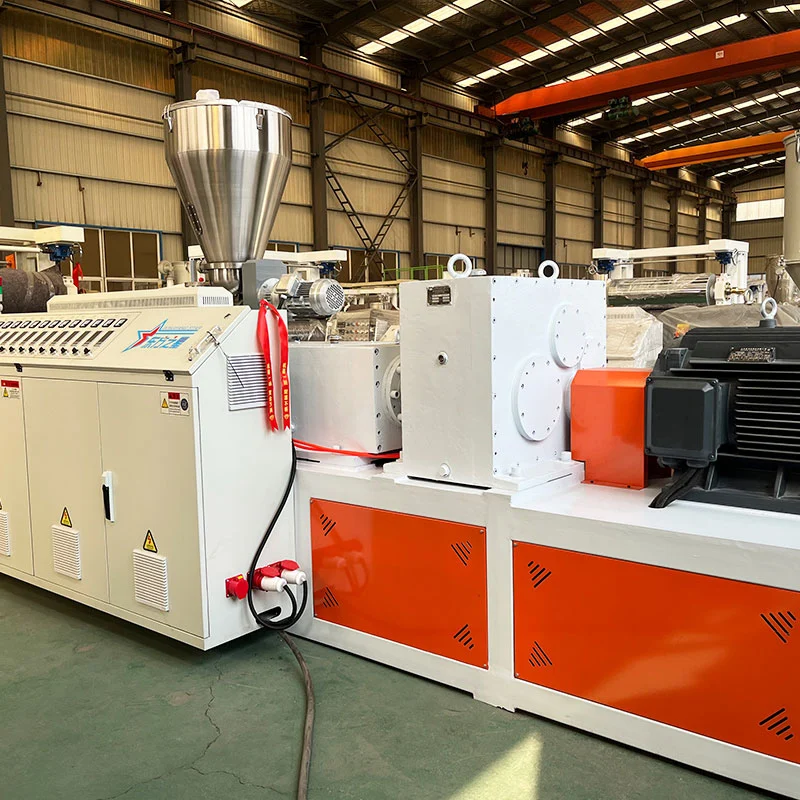

2. Estrusore bivite Z80/156
| Diametro della vite: | 80 mm (Zhoushan, Zhejiang) |
| Rapporto lunghezza/diametro della vite: | 24 ∶1 |
| Struttura a vite: | Nuova vite ad alta plastificazione, adatta per PVC in polvere e materiali granulari. |
| Materiale della vite della canna: | 38CrMoAIA Trattamento di nitrurazione |
| Profondità dello strato di nitruro: | 0,4-0,7 mm |
| Durezza della vite: | HV>740 |
| Durezza della matrice: | HV>940 |
| Velocità della vite: | 15-40 giri |
| potenza del motore: | 75 chilowatt (motore di Shandong Tailida) |
| Sezione riscaldamento | 4 zone (paravento in alluminio + acciaio inossidabile) |
| Raffreddamento cilindrico | 3 zone ×250w |
| Uscita dell'estrusione: | 300-400 kg/h |
| scatola di riduzione | Prodotto a Jiangyin, provincia di Jiangsu |
| Materiale degli ingranaggi | 20CrMnTi Carburazione e tempra |
| metodo di raffreddamento | I denti vengono raffreddati dall'acqua attraverso il condensatore |
| Modalità di trasmissione del riduttore e del motore | I giunti sono direttamente collegati |
| Sistema di controllo elettrico: | |
| contattore | Contattore Siemens |
| contatore a temperatura controllata | Misuratore di controllo della temperatura intelligente Omron |
| trasformatore di frequenza | Convertitore di frequenza Invt |

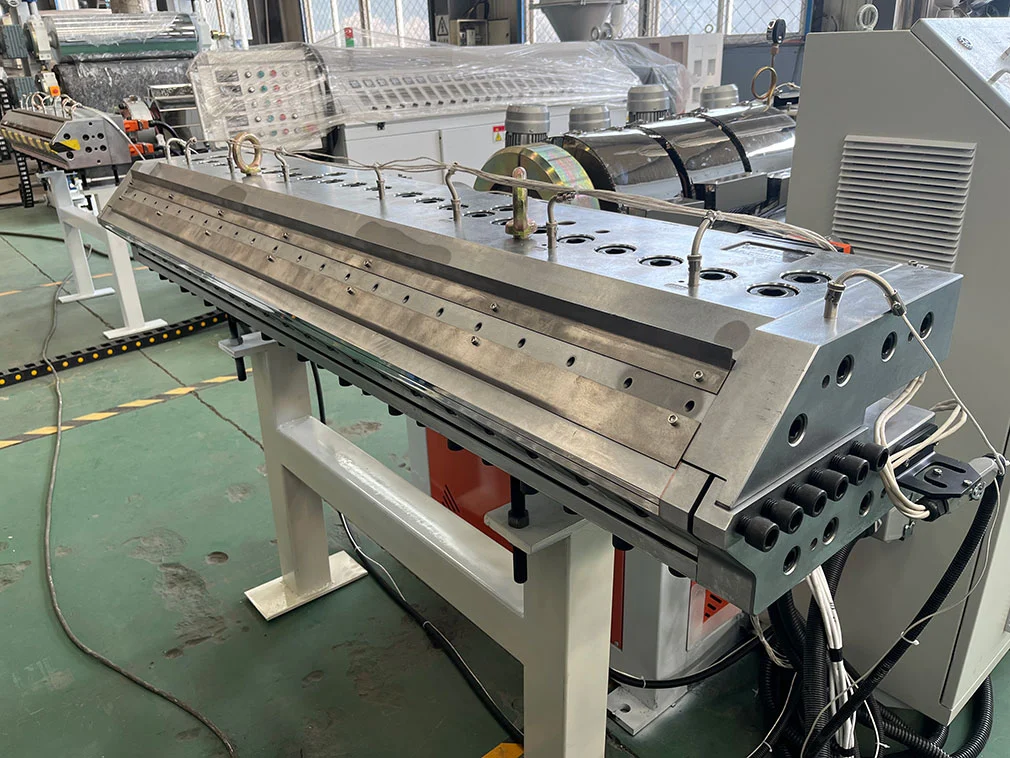

3. Stampo per piastre per rack BF-1700
| Larghezza effettiva dello stampo della testa della macchina della piastra appendiabiti Potenza di riscaldamento, sezione di controllo della temperatura |
Tempra di forgiatura dell'acciaio per stampi di alta qualità, cromatura dura, trattamento di lucidatura Lo spessore del prodotto è 1-3 mm e la larghezza del prodotto è 1550 mm 1700 mm Il 15kw utilizza la modalità di riscaldamento interno 5 zone |
Il canale di flusso principale ha la forma di un canale di flusso gradiente del tipo appendiabiti. La testa è realizzata in acciaio legato di alta qualità 5CrNIMo e lucidata dopo la cromatura; il labbro superiore della matrice viene spinto tramite microregolazione.

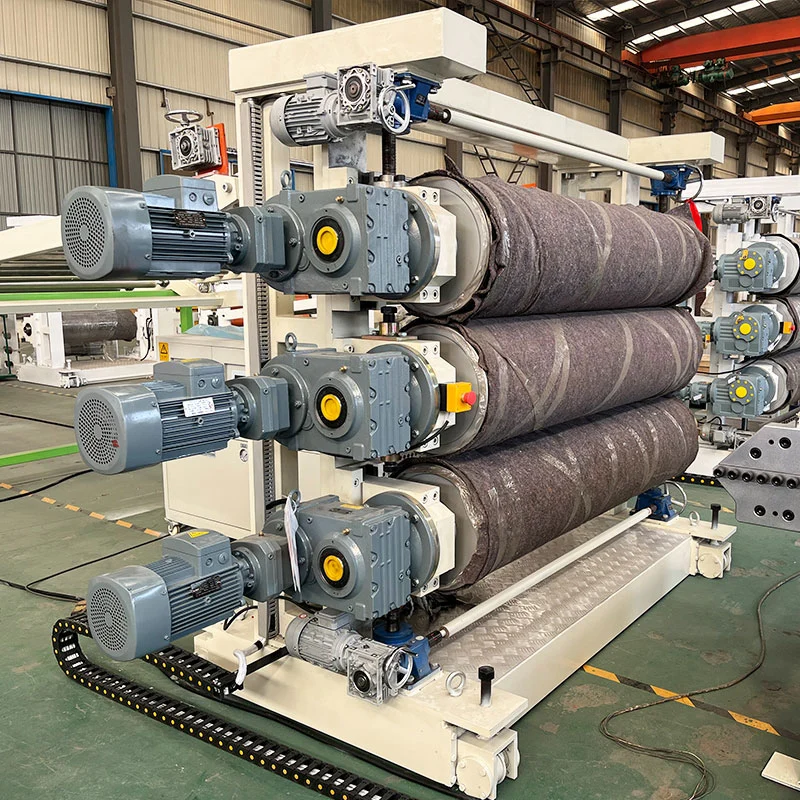

4. Calandra verticale a tre rulli:
| A. Struttura della pressa leggera: | Tre rulli verticali (con dispositivo di protezione di sicurezza dei rulli) B. Numero di rulli; Tre radici (prodotto a Qingdao) |
| C. Diametro del rullo: | ∮400mm |
| D. Lunghezza del rotolo: | 1800 mm |
| e. Spessore della parete del rullo: | ≥22 mm |
| F. Materiale del rotolo: | L'acciaio 45# viene utilizzato e temprato per raggiungere una durezza RC60-65 |
| G. Trattamento superficiale del rullo: | Finitura a specchio |
| H, struttura a rulli: | Il sistema di scambio rapido composito multistrato è adottato per garantire la temperatura uniforme del rullo. |
| I. Mezzo a temperatura costante per rulli: | acqua demineralizzata |
| J, sistema di controllo a tre rulli: | Il controllo della conversione di frequenza può essere utilizzato per ottenere un controllo della velocità sincrono e indipendente. |
| k, sistema di azionamento: | 1.5KWx3=4. 5kw Garantire il buon funzionamento dei tre rulli. |

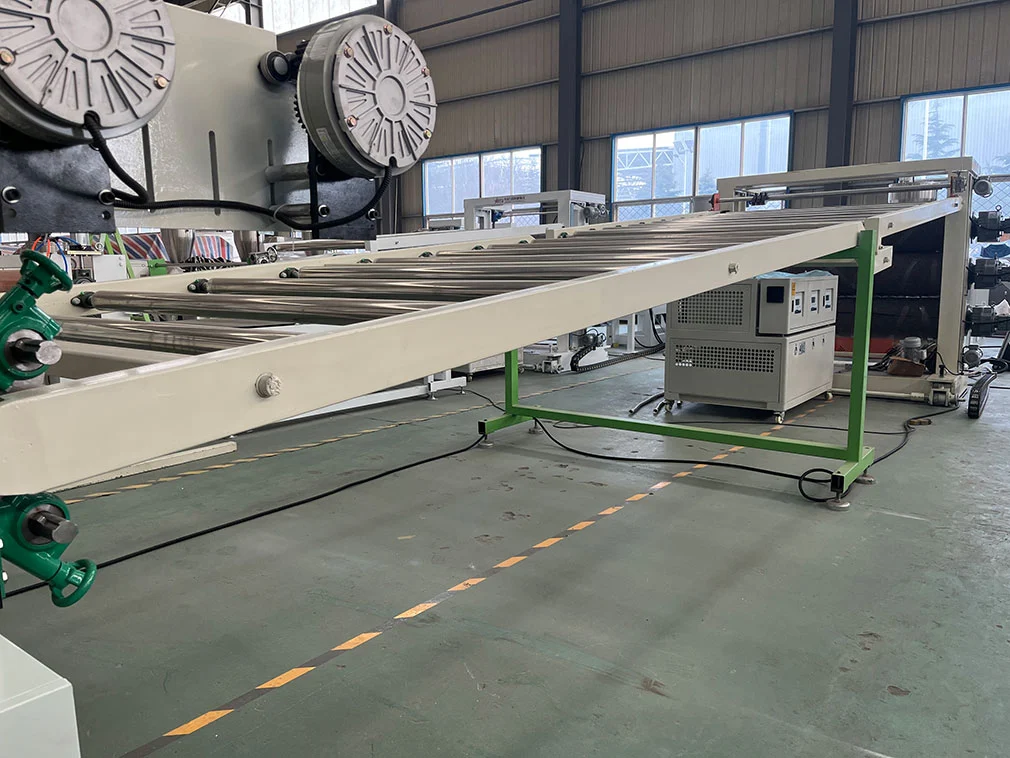

5. Staffa di raffreddamento in acciaio inossidabile
| A. Lunghezza della griglia di raffreddamento: | Sei metri. |
| B. rullo: | Realizzato in acciaio inossidabile. |
| C. Distanza dei rulli entro i primi due metri: | 400 mm. |
| D. La staffa è dotata di un dispositivo all'avanguardia: | 1 set, il taglierino è realizzato con un coltello in lega di alta qualità |
| e. Cuscinetto: | Cuscinetto cardiaco regolabile |
6. Macchina per trazione a rulli in gomma
| A. Rullo in gomma di trazione: | 2 unità |
| B. Diametro del rullo di trazione: | ∮220mm |
| C. Lunghezza del rullo di trazione: | 1800 mm |
| D. Superficie del rullo di gomma di trazione: | Lucidatura in gomma resistente alla corrosione, resistente alla temperatura e all'usura. |
| e, sistema di azionamento: | Viene adottata la trasmissione con riduttore |
| f, controllo della trazione: | Conversione della frequenza di inversione |
| G. Controllo della velocità: | dotata di calandra a tre rulli e sistema di controllo della velocità del collegamento della velocità di trazione, la macchina di trazione può essere un sistema di controllo della velocità indipendente |

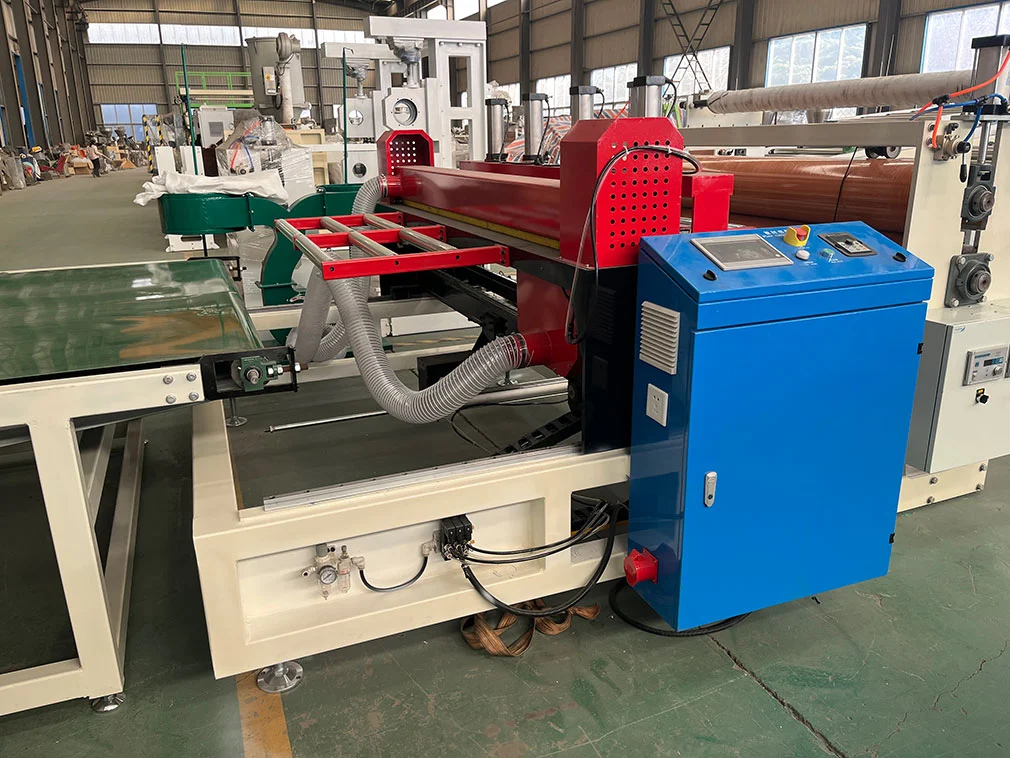

7. macchina da taglio
| A. Larghezza di taglio: | 1550MM |
| B. potenza del motore: | 2.2KW |
| C. Controllo discrezionale: | motorizzato |
| D. Metodo di misurazione: | Codificatore Autonix sudcoreano |
| e. Lunghezza di taglio: | regolabile |
| F. Metodo di ricezione del materiale: | Trasportatore a nastro, assistenza manuale |
| J. Lunghezza del nastro trasportatore: | Tre metri |
| H. Potenza motore: | 0,75 kW |

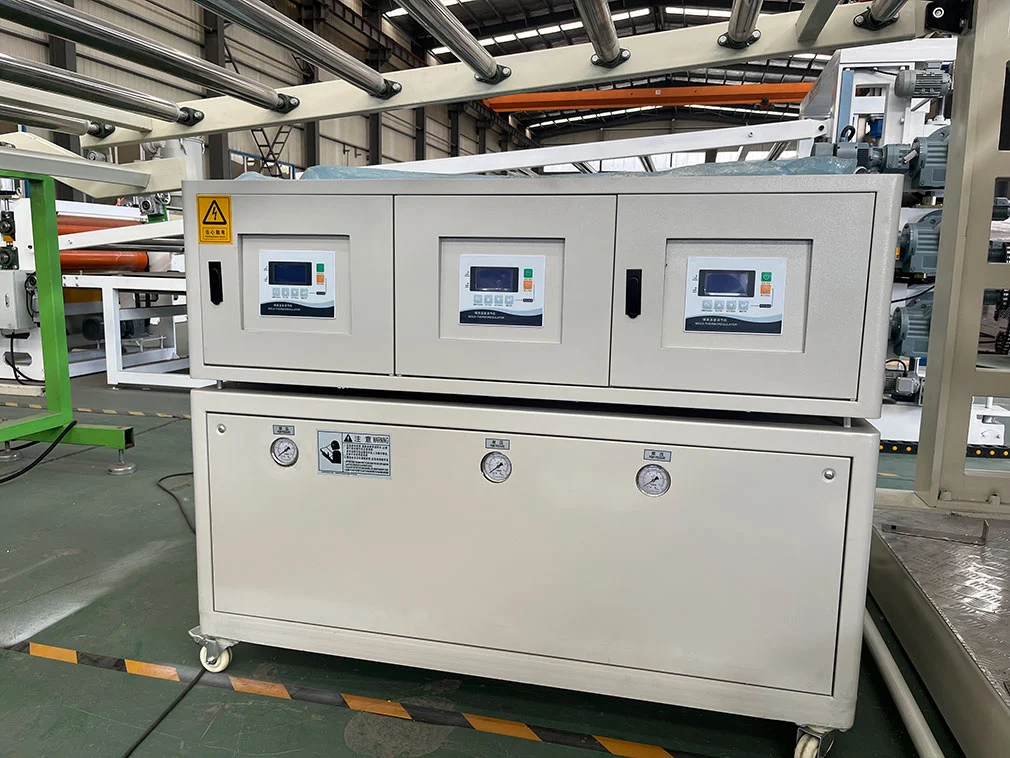

8. Macchina a temperatura costante dell'olio tre in uno
| UN. mezzo di raffreddamento: | olio |
| B. Tubo di circolazione e serbatoio dell'acqua: | realizzato in acciaio inossidabile. |
| C. Valvola di raffreddamento: | motorizzato. |
| D. metodo di controllo: | Controllo indipendente superiore, medio e inferiore |
| e. regolatore di temperatura: | OMRON |
9. Linea di produzione quadro elettrico di controllo: 1 set
| a, trasformatore di frequenza: | Inv |
| b, Relè: | Omron |
| c, interruttore automatico a bassa tensione, contattore: | Siemens |
| d, pulsante e spia: | Schneider |
| e. Gabinetto operativo: | Piano + cabina di comando di piano |

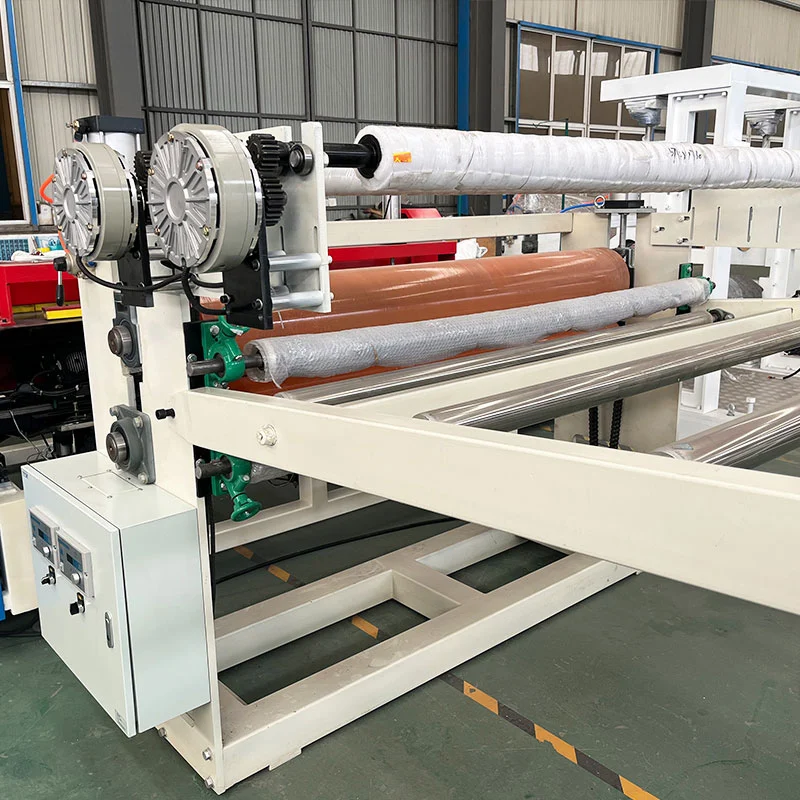

10. Dispositivo con pellicola protettiva di copertura
| a, stile strutturale: | Due postazioni di lavoro frontali |
| b, controllo della tensione: | Regolatore di flusso |
| C. Bobina: | Pozzetto espansione gas 3" 4 diramazioni |
| D. Diametro massimo di svolgimento: | 400 mm |
| e, larghezza effettiva: | 1500 mm |
