La resina in PVC, il plastificante, lo stabilizzatore, il riempimento, il colorante e altre materie prime sono uniformemente miscelate in una certa proporzione per creare una miscela che soddisfi i requisiti di produzione.
Elenco e citazione delle attrezzature
| numero d'ordine | nome | quantità | Osservazioni |
| 1 | Alimentatore a vite in acciaio inossidabile | 1 set | I componenti principali dell'intera linea sono realizzati da noti marchi domestici e stranieri: 1. Il sistema elettrico adotta il contattore Siemens, il convertitore di temperatura intelligente OMRON e la frequenza invensor. 2. Il riduttore a denti dura adotta riduttore di ingranaggi di coppia per macchina in plastica. 3. La canna a vite è realizzata in vite di Zhoushan, provincia di Zhejiang 4. Il rullo a specchio è realizzato in Qingdao o Xuzhou. 5. Lo stampo è fatto di Huangyan. |
| 2 | Vite sz80-twin | 1 unità | |
| 3 | Stampo del pannello ottico MJ-1700 | 1 set | |
| 4 | BF-1800X ∗ 400 Tre rotolo Calender | 1 unità | |
| 5 | Staffa di raffreddamento BF-1800-6000 | 1 set | |
| 6 | BF-1800X ∿ 220 MACCHINA DI TRAZIONE ROLLER | 1 unità | |
| 7 | BF-1800 Macchina da taglio | 1 unità | |
| 8 | Macchina a temperatura costante a rulli a olio tre in uno | 1 set | |
| 9 | DK-18 District Extrusione di produzione di produzione elettrica Cabinet di controllo elettrico | 1 set | |
| 10 | Dispositivo di copertura del film a doppia faccia | 1 set | |
| 11 | manipolatore | 1 set | |
| 11 | Dati tecnici del dispositivo casuale | 1 copia |
1. Alimentatore a vite in acciaio inossidabile: uno
| Metodo di caricamento: | Alimentazione elicoidale |
| Materiale del tubo e della scatola: | acciaio inossidabile |
| Potenza del motore: | 2. 2KW |
| Automata: | Metro di livello di smorzamento |

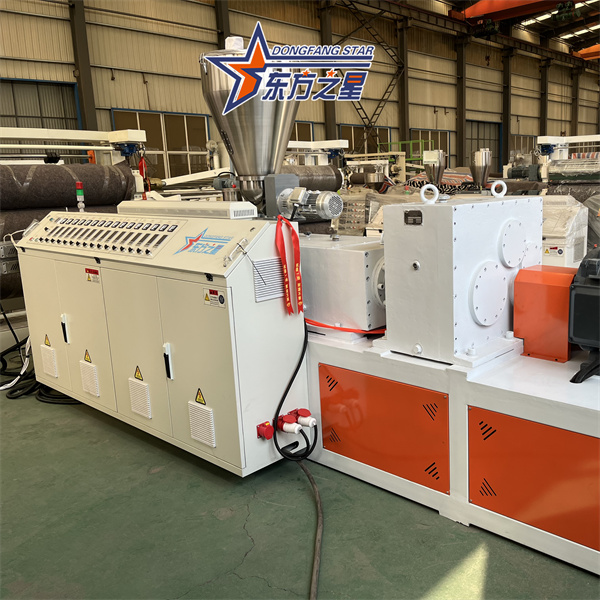

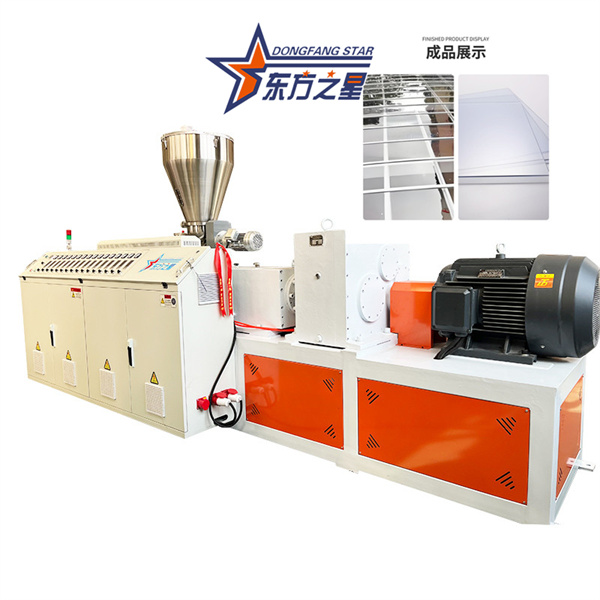

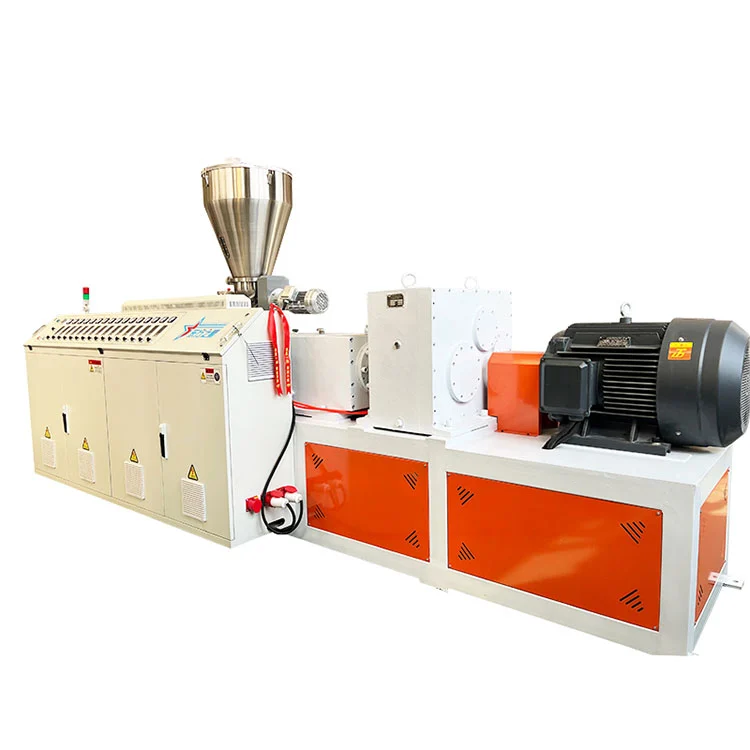

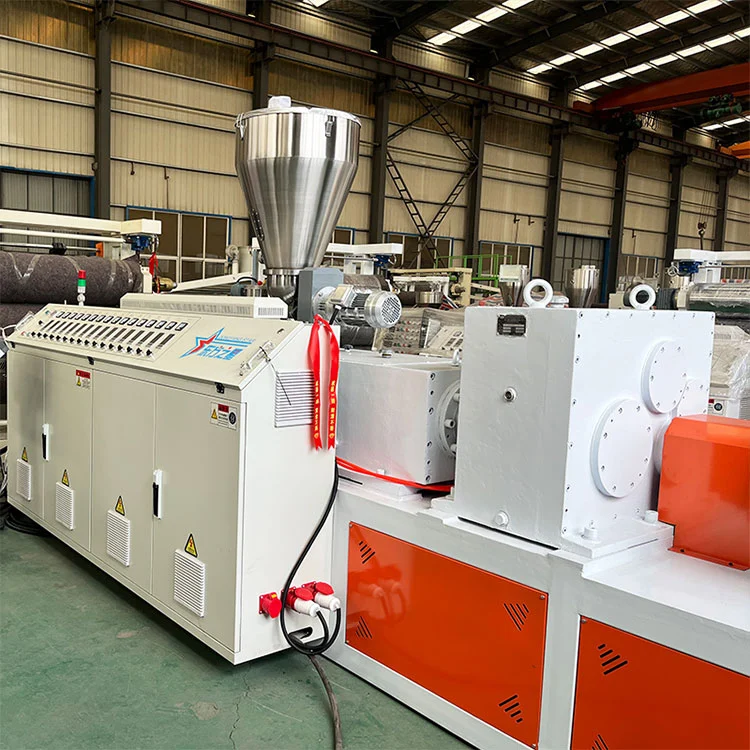

2. Z80/156 ExtrUder a doppia vite
| Diametro della vite: | 80mm (Zhoushan, Zhejiang) |
| Rapporto lunghezza a vite a diametro: | 24 ∶1 |
| Struttura a vite: | Nuova vite ad alta plastificazione, adatta per polvere in PVC e materiali granulari. |
| Materiale a vite della canna: | Trattamento a nitridro 38 Crmoaia |
| Nitruro Definito dello strato: | 0,4-0,7 mm |
| Vite durezza: | HV ＞ 740 |
| Morire durezza: | HV ＞ 940 |
| Velocità della vite: | 15-40rpm |
| Potenza del motore: | 75 kW (motore Shandong Tailida) |
| Sezione di riscaldamento | 4 zone (alluminio + scudo del vento in acciaio inossidabile) |
| Raffreddamento cilindrico | 3 zone × 250w |
| Output di estrusione: | 300-400 kg/h |
| scatola di riduzione | Prodotto nella provincia di Jiangyin, Jiangsu |
| Materiale per ingranaggi | 20crmnti Carburation and Shincing |
| Metodo di raffreddamento | I denti vengono raffreddati dall'acqua attraverso il condensatore |
| Modalità di trasmissione di riduttore e motore | I giunti sono direttamente collegati |
| Sistema di controllo elettrico: | |
| contattore | Contattore Siemens |
| contatore a temperatura controllata | Misuratore di controllo della temperatura intelligente OMRON |
| trasformatore di frequenza | Convertitore di frequenza invt |
3. stampo piastra a rack BF-1700
| Piatta per ganci per vestiti MASCHIO MASSEGGIO Larghezza efficace Potenza di riscaldamento, sezione di controllo della temperatura |
Temperatura di forgiatura in acciaio stampo di alta qualità, placcatura cromata dura e lucidatura Lo spessore del prodotto è di 1-3 mm e la larghezza del prodotto è 1550 mm 1700 mm Il 15KW utilizza le zone della modalità di riscaldamento interne |
Il canale di flusso della testa è sotto forma di un canale di flusso gradiente di tipo gancio. La testa è realizzata in acciaio in lega di alta qualità 5crnimo e lucidata dopo la placcatura cromata; Il labbro della matrice superiore è spinto dalla micro regolazione.

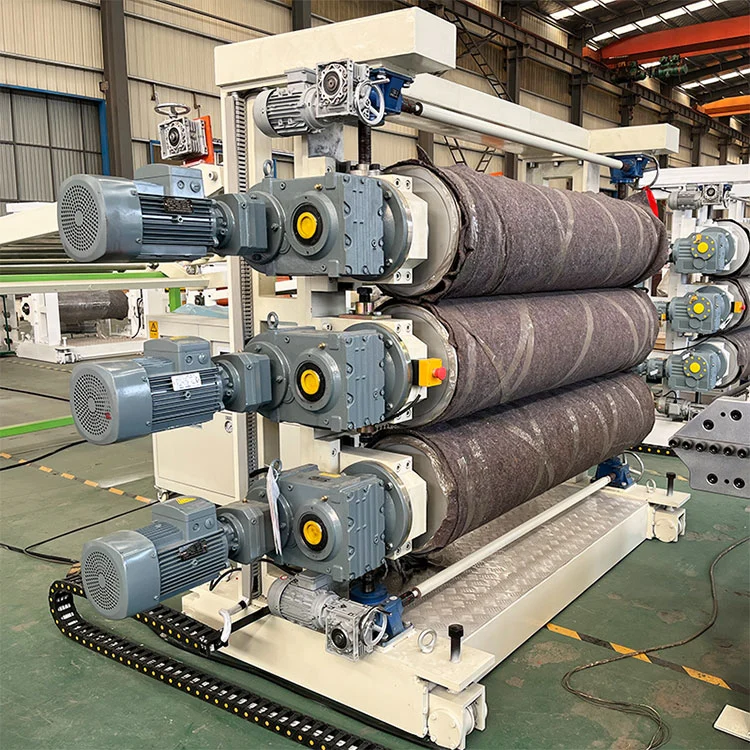

4. Calender a tre roller verticali:
| A. STRUTTURA DELLA LUCE Pressa: | Tre rulli verticali (con dispositivo di protezione della sicurezza a rulli) B. Numero di rulli; Tre radici (prodotte in Qingdao) |
| C. Diametro del rullo: | ∮400mm |
| D. Lunghezza del rotolo: | 1800mm |
| e. Spessore del muro del rullo: | ≥22mm |
| F. Materiale rotolo: | 45# L'acciaio viene utilizzato e indurito per ottenere la durezza di RC60-65 |
| G. Trattamento della superficie del rotolo: | Finitura specchio |
| H, struttura a rulli: | Il sistema di scambio rapido composito multistrato viene adottato per garantire la temperatura uniforme del rullo. |
| I. Medium di temperatura costante per i rulli: | acqua demineralizzata |
| J, Sistema di controllo a tre roll: | Il controllo di conversione della frequenza può essere utilizzato per ottenere un controllo di velocità sincrono e indipendente. |
| K, sistema di guida: | 1. 5KWX3 = 4. 5KW assicurarsi il funzionamento regolare dei tre rulli. |
5. Staffa di raffreddamento in acciaio inossidabile
| A. Lunghezza del rack di raffreddamento: | Sei metri. |
| B. rullo: | Fatto in acciaio inossidabile. |
| C. Distanza del rullo entro i primi due metri: | 400 mm. |
| D. La staffa ha un dispositivo all'avanguardia: | 1 set, il cutter è realizzato con coltello in lega di alta qualità |
| e. Cuscinetto: | Cuscinetto cardiaco regolabile |
6. Macchina di trazione a rulli in gomma
| A. Rullo di gomma di trazione: | 2 unità |
| B. Diametro del rullo di trazione: | ∮220mm |
| C. Lunghezza del rullo di trazione: | 1800mm |
| D. Surface del rullo di gomma di trazione: | Lucidatura in gomma resistente alla corrosione, resistente alla temperatura e resistente all'usura. |
| e, sistema di guida: | Viene adottata la trasmissione del riduttore degli ingranaggi |
| f, controllo della trazione: | Conversione di frequenza invt |
| G. Controllo della velocità: | Equipaggiato con un sistema di controllo della velocità di collegamento del calendario e della velocità di trazione a tre rulli, la macchina di trazione può essere un sistema di controllo della velocità in modo indipendente |
7. Maglie di taglio
| A. Larghezza di taglio: | 1550 mm |
| B. Potenza del motore: | 2. 2KW |
| C. Controllo discrezionale: | motori a motore |
| D. Metodo di misurazione: | Codificatore autonix sudcoreano |
| e. Lunghezza di taglio: | regolabile |
| F. Metodo di ricezione del materiale: | Trasportatore della cintura, assistenza manuale |
| J. Lunghezza del trasportatore della cintura: | Tre metri |
| H. Potenza del motore: | 0. 75KW |
8. Macchina a temperatura costante a tre in uno
| UN. Medium di raffreddamento: | olio |
| B. tubo di circolazione e serbatoio dell'acqua: | Fatto in acciaio inossidabile. |
| C. Valvola di raffreddamento: | motori a motore. |
| D. Metodo di controllo: | Controllo indipendente superiore, medio e inferiore |
| e. Temperaturatore: | Omron |
9. Abbassino di controllo elettrico della linea di produzione: 1 set
| a, trasformatore di frequenza: | Invt |
| B, relè: | Omron |
| C, interruttore a bassa tensione, contattore: | Siemens |
| D, pulsante e indicatore Luce: | Schneider |
| e. Gabinetto operativo: | Cabinetto di controllo del piano + sbarco |

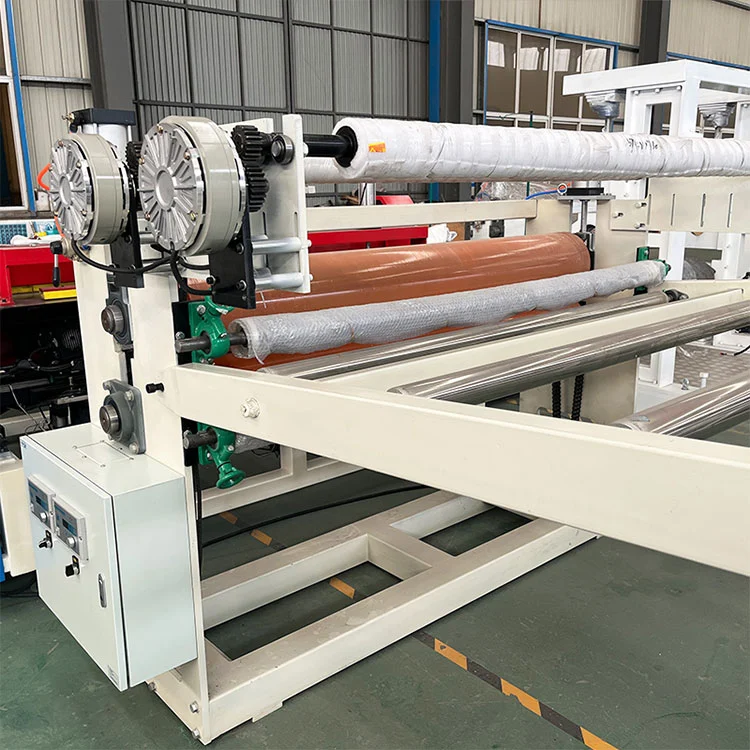

10. Covering Protection Film Device
| A, stile strutturale: | Due stazioni di lavoro anteriori |
| B, controllo della tensione: | Controller di flusso |
| C. Spool: | Albero di espansione da 3 "4 rami |
| D. Diametro massimo di svolgimento: | 400 mm |
| E, larghezza efficace: | 1500 mm |
