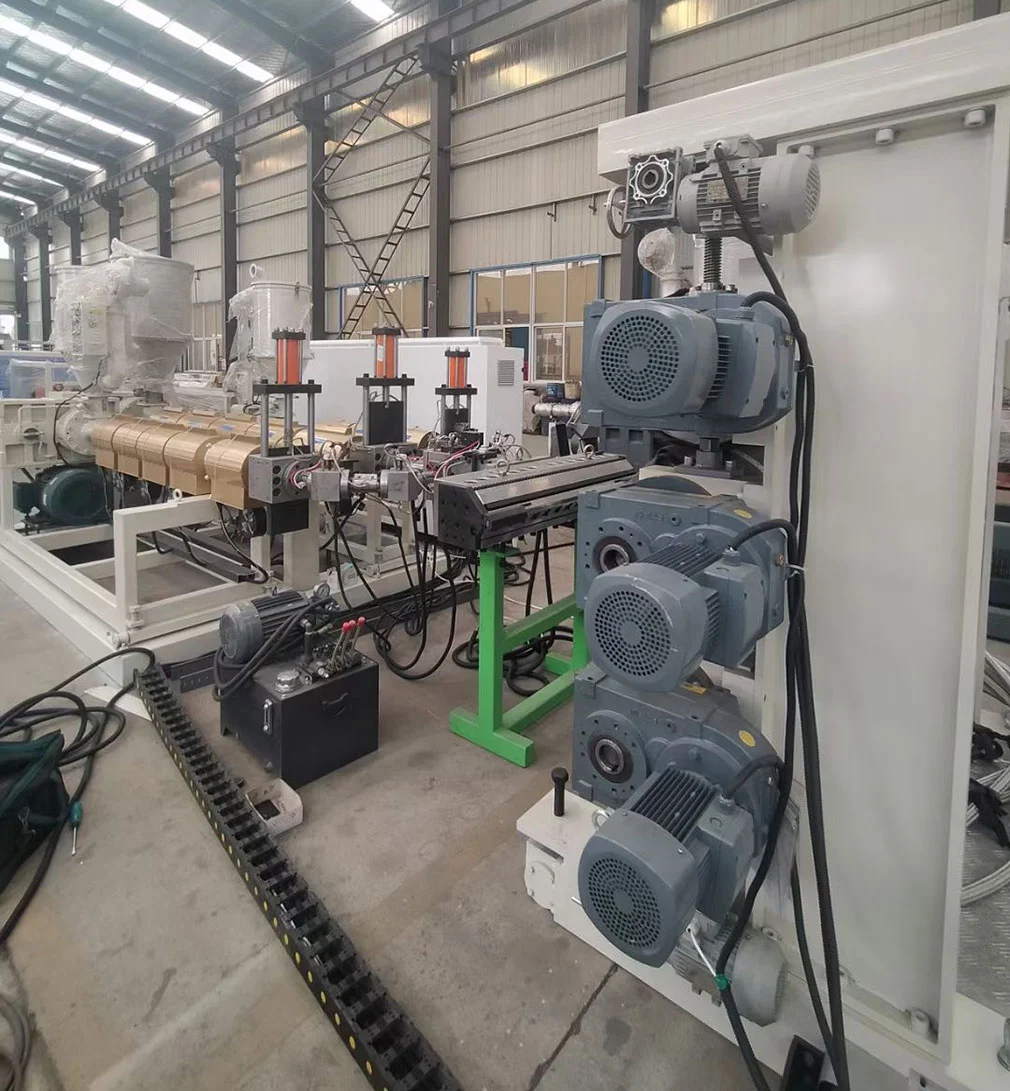

Le macchine per co-estrusione a tre strati ABS producono contemporaneamente, aggiungendo materie prime di produzione diverse. Le materie prime fuse vengono estruse attraverso il distributore e la matrice di co-estrusione. I livelli sono combinati insieme attraverso un processo specifico per formare un foglio integrale. È modellato da un calendario a tre roll e ulteriormente consolidato da una staffa di raffreddamento. La macchina di trazione regola accuratamente la velocità di trazione attraverso la velocità dell'estrusore. Infine, viene tagliato e memorizzato accuratamente in base alle specifiche del prodotto finito.
| 1． | SJ-120 /33 Extrusder a vite singola | 1Set |
| 2 | SJ-65 /33 Extrusder a vite singola | 2Set |
| 3． | Dispositivo di modifica della muffa e della rete | 3SET |
| 4． | L = 1400 mm a tre roller ottica | 1Set |
| 5． | Sistema di controllo della temperatura a rulli | 1Set |
| 6． | Staffa di raffreddamento | 1 set |
| 7． | Macchina di trazione | 1 |
| 8． | macchina avvolgimento | 1 |
| 9． | Sistema di controllo elettrico completo | 1et |

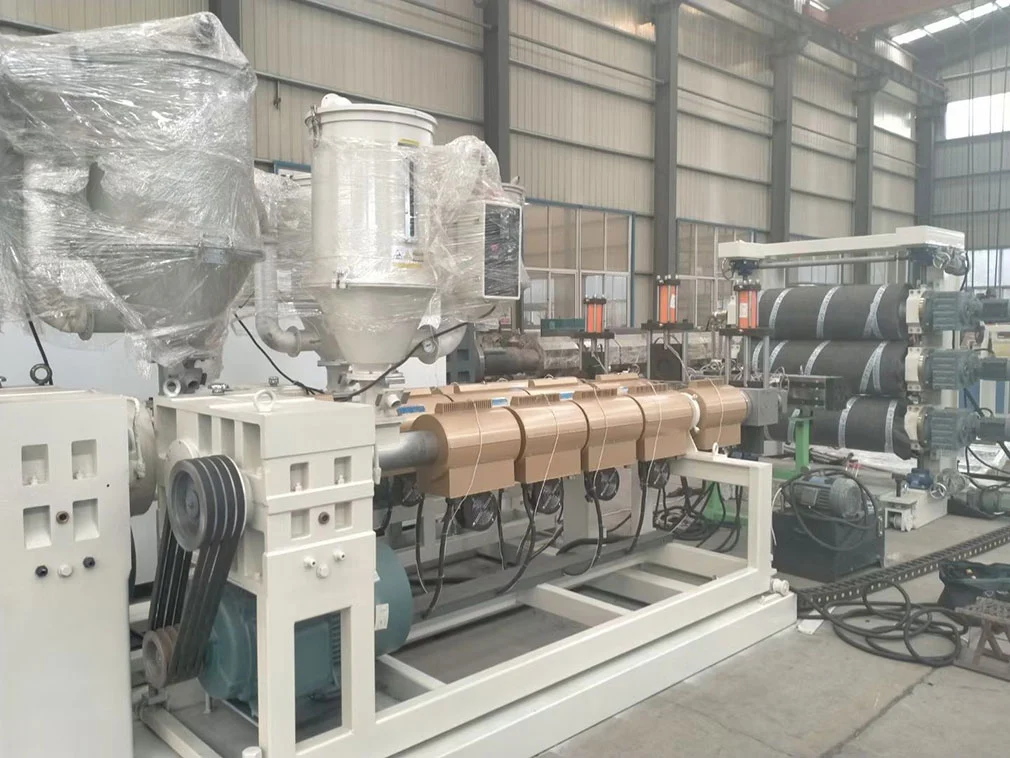

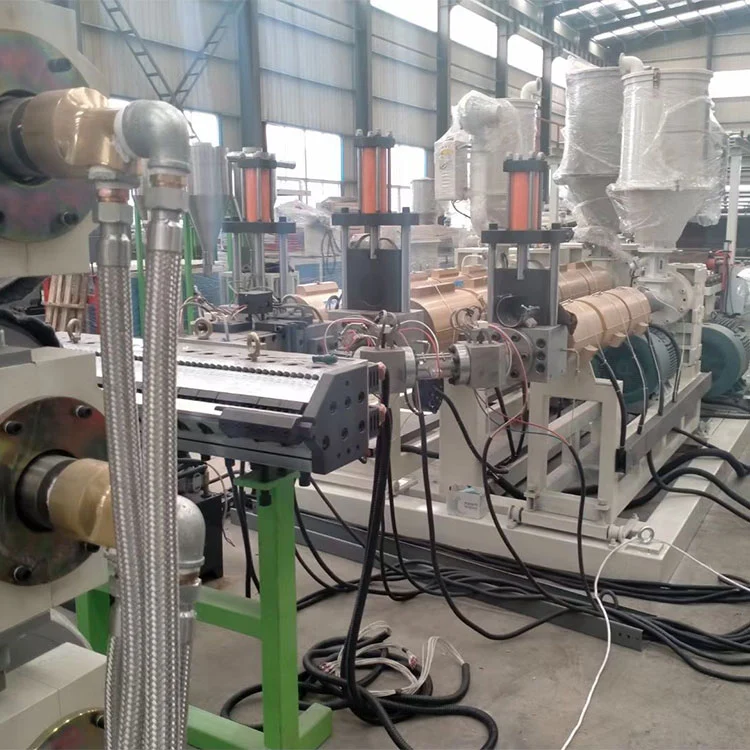

SJ-120 /33 Extrusder a vite singola
Avvitare la canna e il controllo della temperatura
| Materiale a vite | 38 crmoal, acciaio nitruro |
| Vite durezza | HV950 |
| Materiale cilindro della macchina | Materiale resistente all'usura del tamburo, in acciaio nitruro |
| Durezza del cilindro della macchina | HV 1050 |
| Diametro a vite | 120 mm |
| Rapporto di disegno | 33/1 |
| Potenza del motore principale | 90kW |
| Metodo di riscaldamento in bottiglia | Fusione di alluminio o ceramica |
| Modalità di controllo della temperatura | Controllo automatico della temperatura, raffreddamento forzato alla ventola |

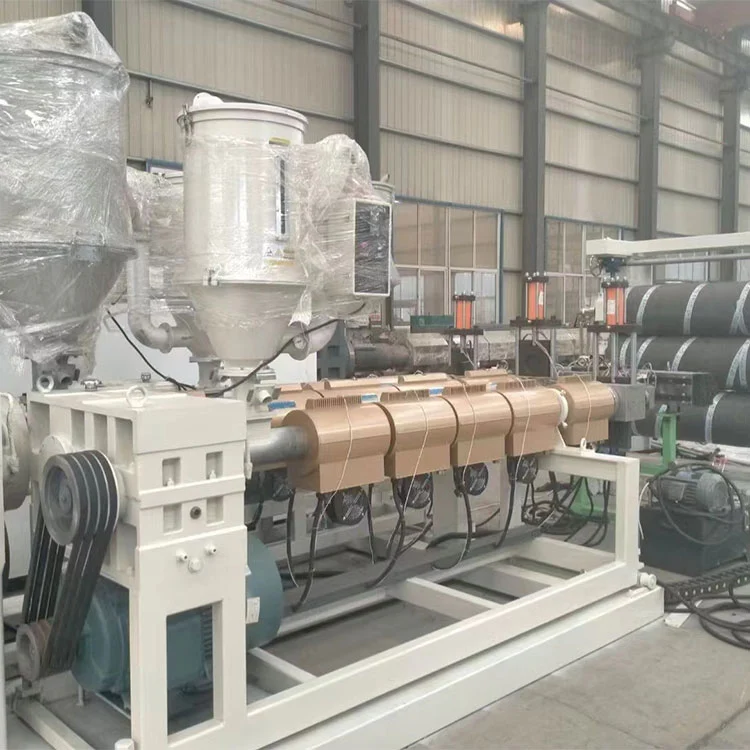

SJ-65 /33 Extrusder a vite singola
Avvitare la canna e il controllo della temperatura
| Materiale a vite | 38 crmoal, acciaio nitruro |
| Vite durezza | HV950 |
| Materiale cilindro della macchina | Materiale resistente all'usura del tamburo, in acciaio nitruro |
| Durezza del cilindro della macchina | HV 1050 |
| Diametro a vite | 65 mm |
| Rapporto di disegno | 33/1 |
| Potenza del motore principale | 37KW |
| Riscaldamento del motore principale della potenza totale | 20kW |
| Metodo di riscaldamento in bottiglia | Fusione di alluminio o ceramica |
| Modalità di controllo della temperatura | Controllo automatico della temperatura |
Cambio di rete idraulica
| Specifiche | Diametro netto: 150 mm |
| Stazione di pressione idraulica | controllo indipendente |
| Fluido idraulico | 60 # sopra |
| potenza di pompaggio | 2.2kw |
| componente idraulico | Adotta Taiwan |
| Pickup di pressione | Adottare marchi domestici |

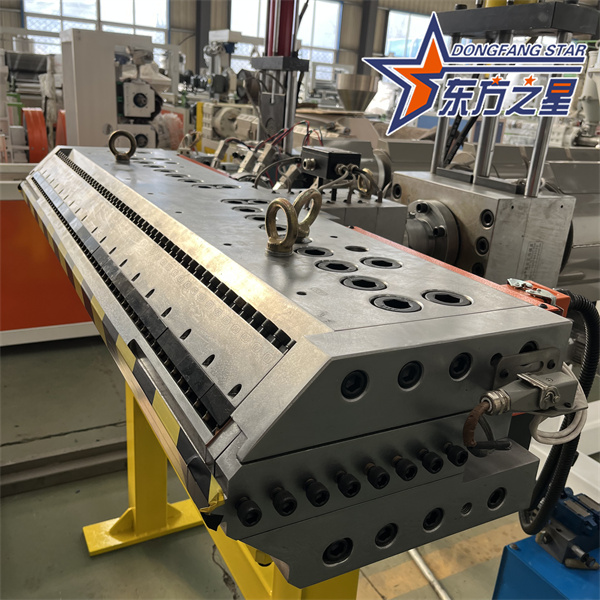

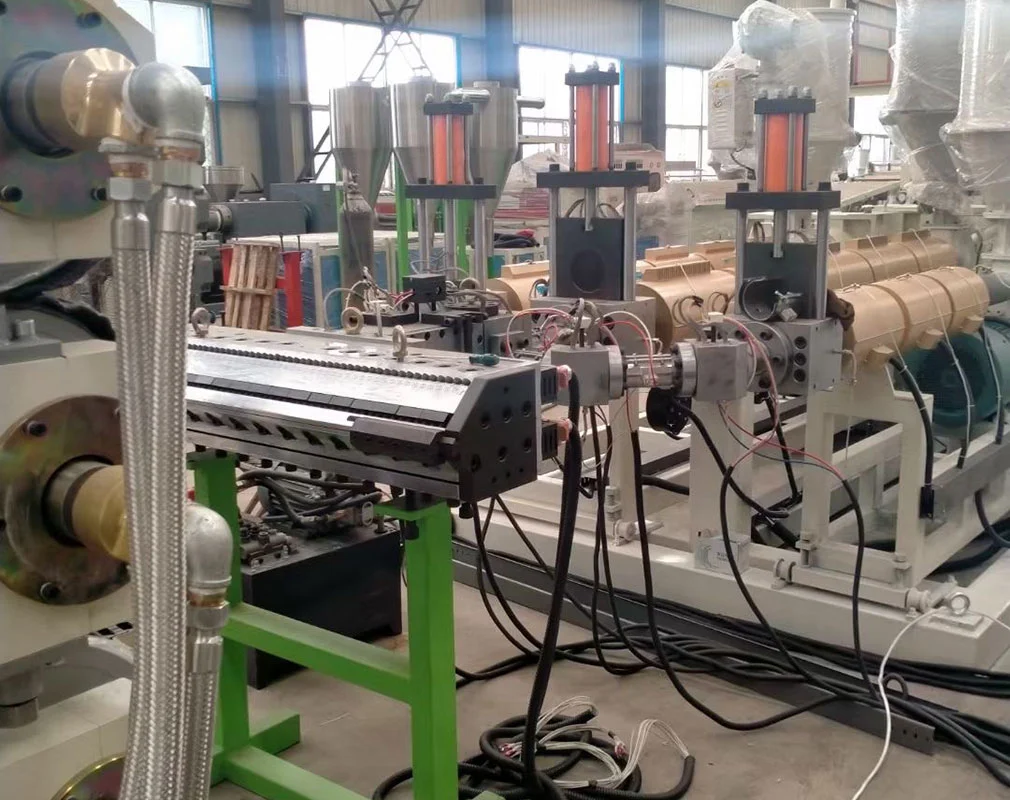

Muffa
| struttura | Canale di flusso frack, t stampo |
| Qualità del materiale | Acciaio stampo di alta qualità |
| Il canale di flusso all'interno dello stampo è cromato e lo spessore minimo dello strato cromatico è 0,03-0,05 mm | |
| Lucido allo specchio (RA 0,1 um, RA 0,05 um) | |
| morire larghezza | 1250 mm |
| Spessore del prodotto | 0,3-2,5 mm |

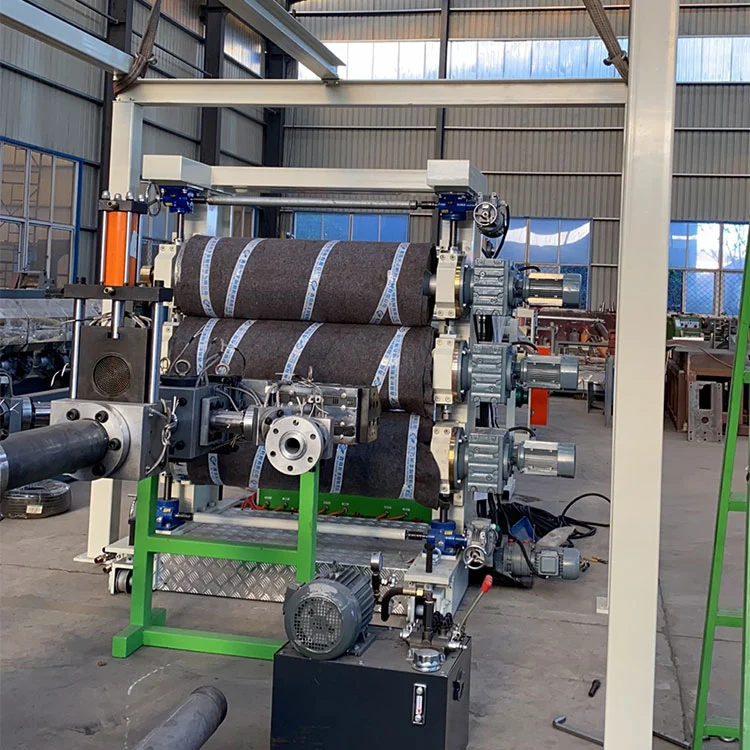

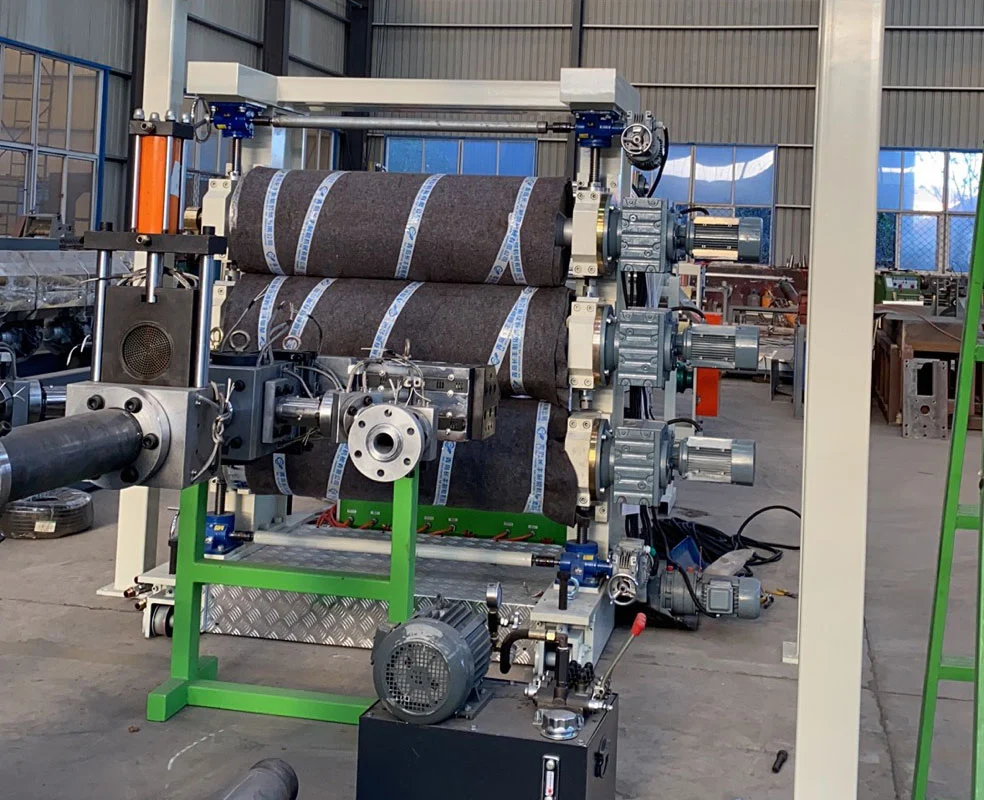

Calendario a tre macchine
| Diametro del rullo | 450 mm |
| Larghezza efficace del rullo | 1400mm |
| Materiale a rulli | 45 acciaio |
| Struttura a rulli | Qingdao Roller Making o Xuzhou Saite Machinery Special Multi-Flow Channel Design |
| assialità | ≤0,005 mm |
| Finitura a rullo | RA ≤0.016um |
| Durezza della superficie del rullo | HRC58-62 |
| Spessore cromatico | 0,08 mm |
| Scatola di decelerazione della trasmissione | Marchio Redson o Felocca |
| Potenza di trasmissione | 3 × 2,2KW |
| Controllo della velocità | Ying Wei Teng |
| Modalità di regolazione di autorizzazione a tre roller | Regolazione del cilindro, interruttore di arresto di emergenza di sicurezza, sistema di controllo sincrono. |
| Tre forma di rotolo | Tipo di inclinazione 45 ° |
| Tre rotolo di bordo muro | Elaborazione di saldatura a piastra in acciaio integrale |
| Cuscinetto a rulli da centrocamera a tre roller | Asse o negozio di case per piastrelle |
| giunto girevole | Joint venture sino-straniere |

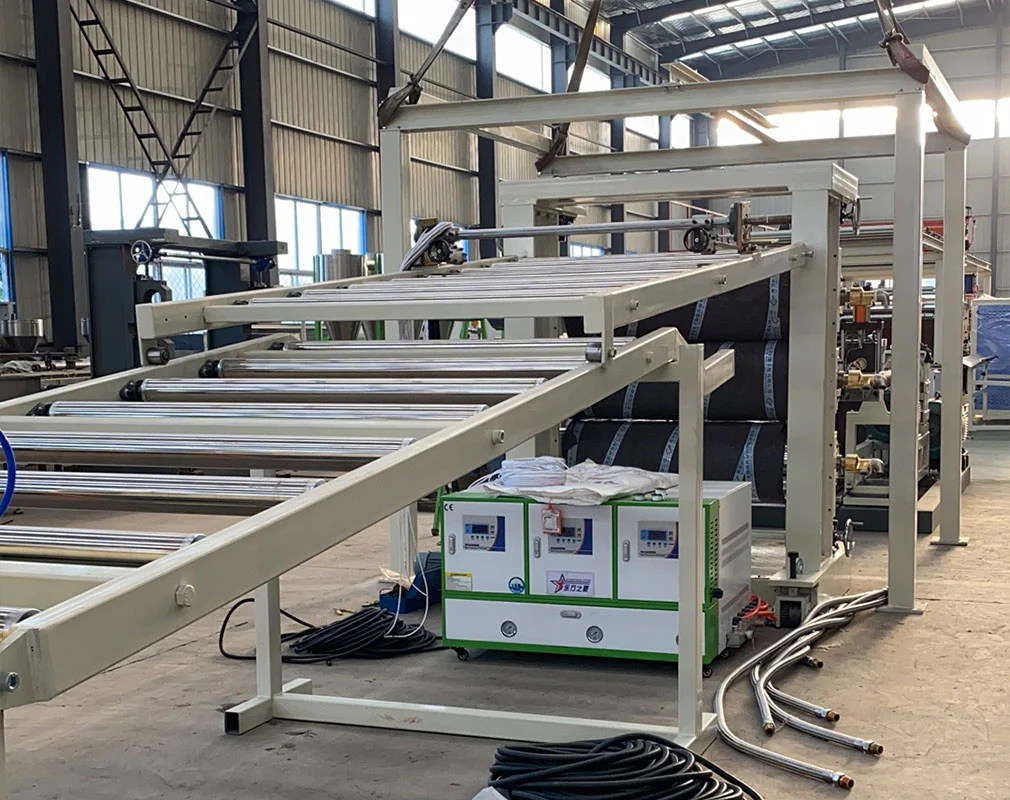

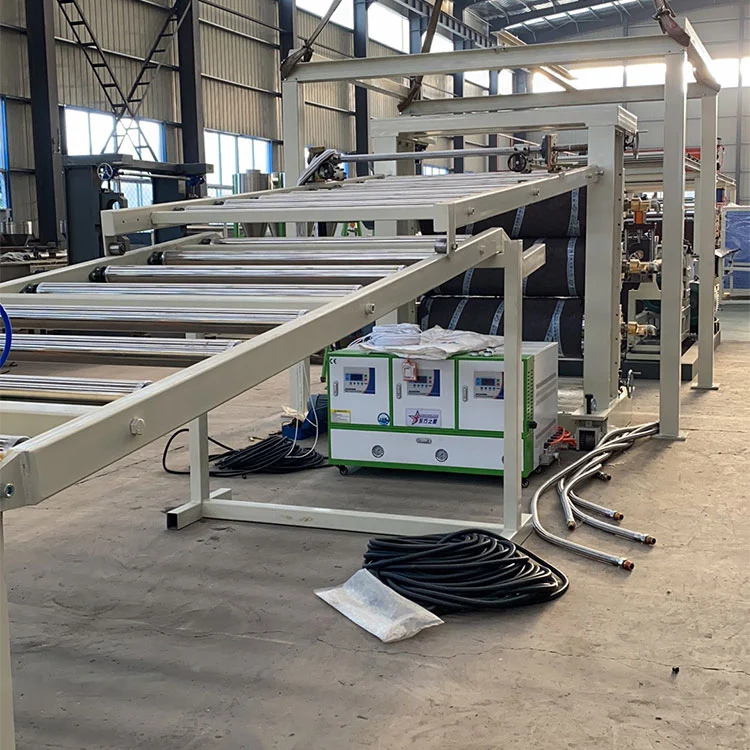

Staffa di raffreddamento
| La lunghezza della staffa | 6 metri |
| Hollers (senza potere) | Rullo in acciaio inossidabile di qualità |
| Specifiche | Φ 75 × 1400mm |

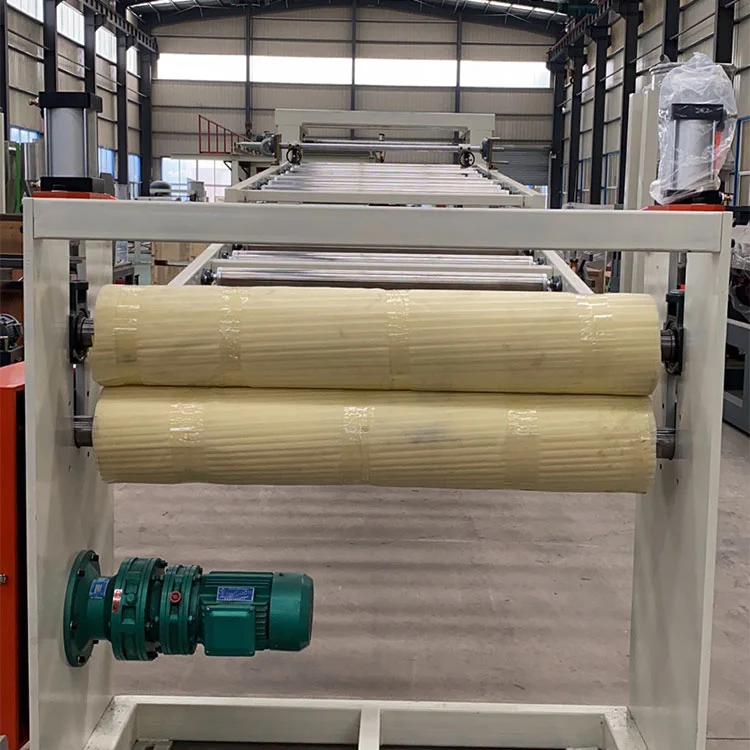

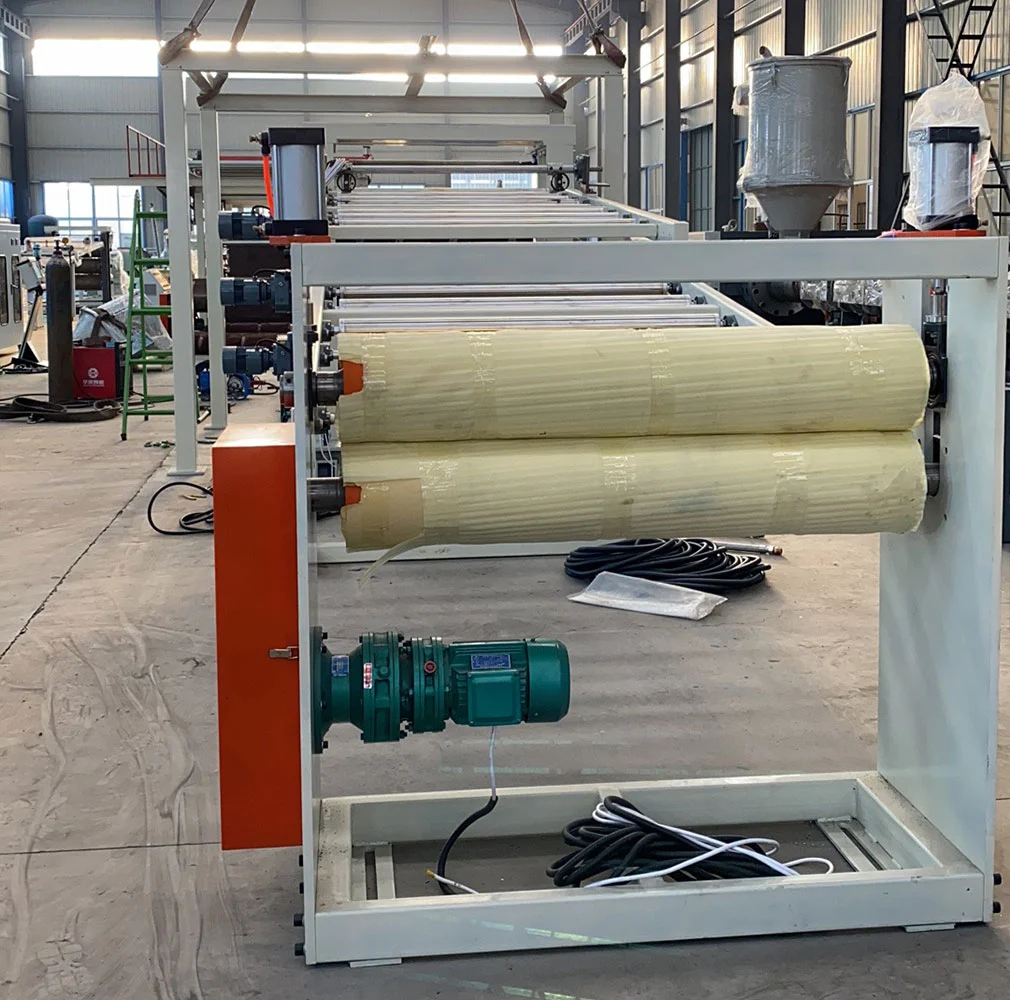

Attratore macchina
| Specifiche | Ф220 × 1400mm |
| Qualità del materiale | Rullo di nitrile |
| trasmissione | scatola di riduzione |
| energia | 2.2kw |
| controllare | Controllo della conversione della frequenza di Wei Chuang |
| Salire | pneumatico |

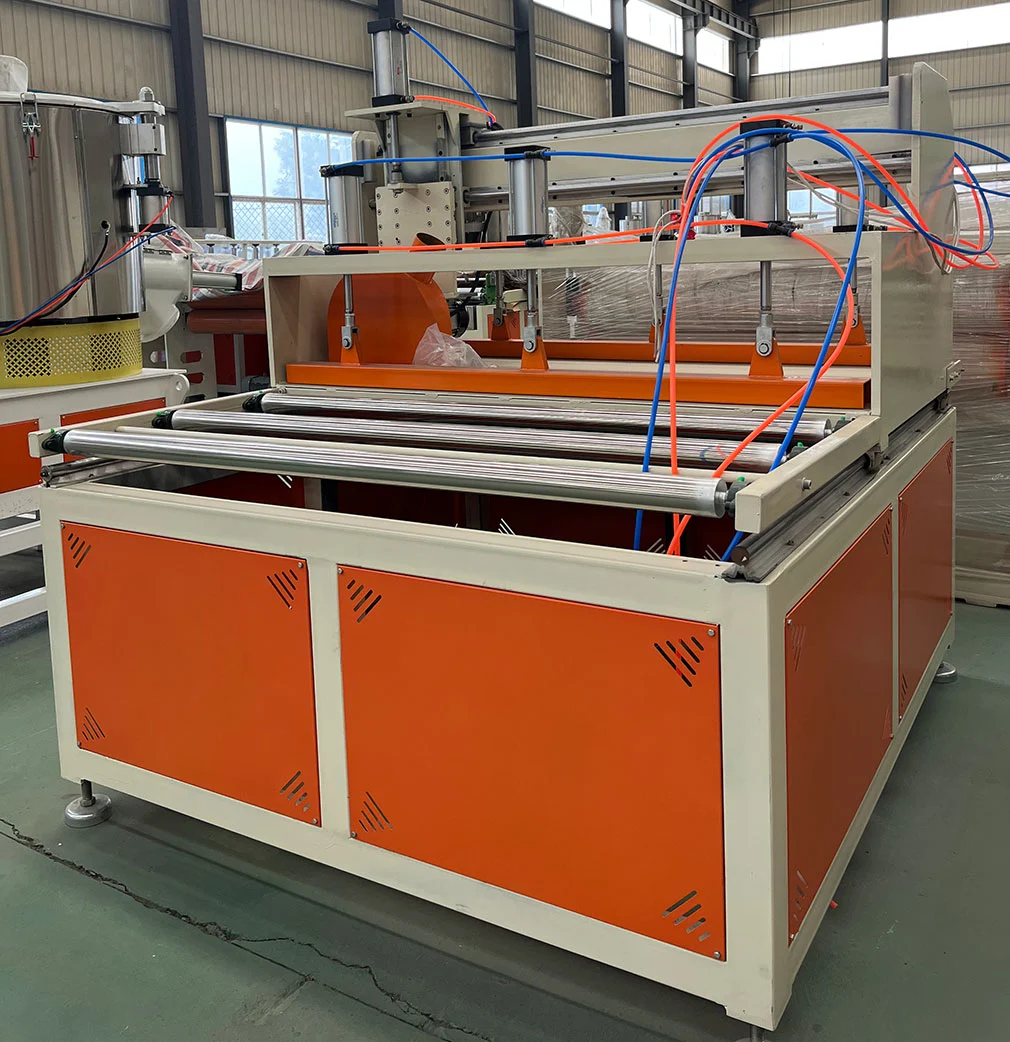

macchina da taglio
UN. Larghezza di taglio: 1000 mm
B. Potenza del motore: 2.2KW
C. Controllo di taglio: elettrico
D. Metodo di misurazione: codificatore autonico coreano
e. Lunghezza di taglio: regolabile
