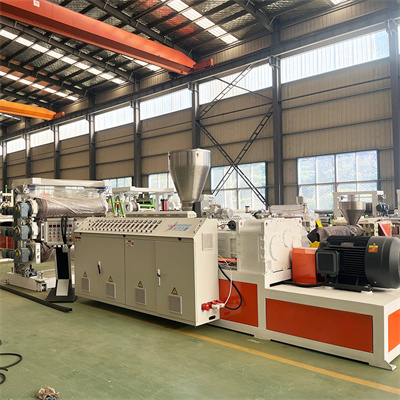

La macchina per estrusione di fogli blister in PVC comprende estrusore, stampo, calendario, trattore, taglierina, piattaforma trasportatrice
Estrusore:Solitamente viene utilizzato un estrusore bivite conico, adatto alla lavorazione di materiali in PVC.
Muffa:Generalmente una testa portapettini del tipo a gancio
Calendario:La sua funzione è quella di calandrare la lamiera estrusa per migliorare la finitura superficiale e la planarità della lamiera e controllarne ulteriormente lo spessore.
Trattore:Solitamente composto da due o più rulli, viene utilizzato per trascinare in avanti la lamiera calandrata a una velocità stabile per garantire la continuità della produzione della lamiera e cooperare con l'estrusore e la calandra per controllare lo spessore e l'accuratezza dimensionale della lamiera.
Taglierina:La lamiera può essere tagliata in lastre di diversa lunghezza a seconda della richiesta
Macchina per estrusore di fogli blister in PVC: elenco e preventivo delle attrezzature
| numero dell'ordine | nome | quantità | osservazioni |
| 1 | Coclea in acciaio inox | 1 set | I componenti principali dell'intera linea sono realizzati da noti marchi nazionali ed esteri: 1. L'impianto elettrico adotta il contattore Siemens, il regolatore di temperatura intelligente Omron e il convertitore di frequenza Invtensor. 2. Il riduttore a denti duri adotta un riduttore a coppia elevata per macchine in plastica. 3. Il barilotto della vite è costituito da una vite proveniente da Zhoushan, nella provincia di Zhejiang 4. Il rullo dello specchio è prodotto a Qingdao o Xuzhou. 5. Lo stampo è realizzato in Huangyan. |
| 2 | SZ80-doppia vite | 1 unità | |
| 3 | Stampo per pannello ottico MJ-1700 | 1 set | |
| 4 | BF-1800X ∗ Calandra 400 a tre rulli | 1 unità | |
| 5 | Staffa di raffreddamento BF-1800-6000 | 1 set | |
| 6 | BF-1800X ∿ 220 macchina con trazione a rulli in gomma | 1 unità | |
| 7 | Macchina da taglio BF-1800 | 1 unità | |
| 8 | Macchina a temperatura costante con rullo olio tre in uno | 1 set | |
| 9 | Quadro elettrico di controllo della linea di produzione di estrusione distrettuale DK-18 | 1 set | |
| 10 | Dispositivo di copertura film bifacciale | 1 set | |
| 11 | manipolatore | 1 set | |
| 11 | Dati tecnici del dispositivo casuale | 1 copia |
1. Coclea in acciaio inox:uno
Metodo di caricamento:Alimentazione elicoidale
Materiale del tubo e della scatola:acciaio inossidabile
potenza del motore:2,2KW
automi:Misuratore del livello di smorzamento
2. Estrusore bivite Z80/156
| Diametro della vite: | 80 mm (Zhoushan, Zhejiang) |
| Rapporto lunghezza/diametro della vite: | 24 ∶1 |
| Struttura a vite: | Nuova vite ad alta plastificazione, adatta per PVC in polvere e materiali granulari. |
| Materiale della vite della canna: | 38CrMoAIA Trattamento di nitrurazione |
| Profondità dello strato di nitruro: | 0,4-0,7 mm |
| Durezza della vite: | HV>740 |
| Durezza della matrice: | HV＞940 |
| Velocità della vite: | 15-40 giri |
| potenza del motore: | 75 chilowatt (motore di Shandong Tailida) Sezione riscaldante 4 zone (paravento in alluminio + acciaio inox) Raffreddamento cilindrico 3 zone ×250w |
| Uscita dell'estrusione: | 300-400 kg/ora scatola di riduzione Prodotto a Jiangyin, provincia di Jiangsu Materiale ingranaggio 20CrMnTi Carburazione e tempra metodo di raffreddamento I denti vengono raffreddati dall'acqua attraverso il condensatore Modalità di trasmissione del riduttore e del motore I giunti sono collegati direttamente |
| Sistema di controllo elettrico: |
contattore Contattore Siemens misuratore a temperatura controllata Misuratore di controllo intelligente della temperatura Omron trasformatore di frequenza Convertitore di frequenza Invt |
Larghezza effettiva dello stampo della testa della macchina della piastra appendiabiti
Potenza di riscaldamento, sezione di controllo della temperatura
Tempra di forgiatura dell'acciaio per stampi di alta qualità, cromatura dura, trattamento di lucidatura
Lo spessore del prodotto è 1-3 mm e la larghezza del prodotto è 1550 mm 1700 mm
Il 15kw utilizza la modalità di riscaldamento interno 5 zone
Il canale di flusso principale ha la forma di un canale di flusso gradiente del tipo appendiabiti. La testa è realizzata in acciaio legato di alta qualità 5CrNIMo e lucidata dopo la cromatura; il labbro superiore della matrice viene spinto tramite microregolazione.
A. Struttura della pressa leggera: tre rulli verticali (con dispositivo di protezione di sicurezza del rullo)
B. Numero di rulli; Tre radici (prodotto a Qingdao)
C. Diametro del rullo: ∮400mm
D. Lunghezza rotolo: 1800 mm
e. Spessore della parete del rullo: ≥22 mm
F. Materiale del rotolo: viene utilizzato acciaio 45# e temprato per raggiungere una durezza RC60-65
G. Trattamento superficiale del rullo: finitura a specchio
H. struttura del rullo: il sistema di scambio rapido composito multistrato è adottato per garantire la temperatura uniforme del rullo.
I. Mezzo a temperatura costante per rulli: acqua demineralizzata
J. Sistema di controllo a tre rulli: il controllo della conversione di frequenza può essere utilizzato per ottenere un controllo della velocità sincrono e indipendente.
k. sistema di azionamento: 1.5KWx3=4.5kw Garantire il buon funzionamento dei tre rulli.
A. Lunghezza della griglia di raffreddamento: sei metri.
B. rullo: realizzato in acciaio inossidabile.
C. Distanza dei rulli entro i primi due metri: 400 mm.
D. La staffa ha un dispositivo all'avanguardia: 1 set, la taglierina è realizzata con un coltello in lega di alta qualità
e. Cuscinetto: cuscinetto cardiaco regolabile
A. Rullo in gomma di trazione: 2 unità
B. Diametro del rullo di trazione: ∮220mm
C. Lunghezza rullo di trazione: 1800 mm
D. Superficie del rullo di gomma di trazione: lucidatura in gomma resistente alla corrosione, alla temperatura e all'usura.
e. sistema di azionamento: viene adottata la trasmissione con riduttore
F. controllo di trazione: conversione di frequenza Invt
G. Controllo della velocità: dotata di calandra a tre rulli e sistema di controllo della velocità del collegamento della velocità di trazione, la macchina di trazione può essere un sistema di controllo della velocità indipendente
A. Larghezza di taglio: 1550MM
B. potenza del motore: 2,2KW
C. Controllo discrezionale: motorizzato
D. Metodo di misurazione: codificatore Autonix sudcoreano
e. Lunghezza di taglio: regolabile
F. Metodo di ricezione del materiale: nastro trasportatore, assistenza manuale
J. Lunghezza del nastro trasportatore: tre metri
H. Potenza motore: 0,75 kW
UN. mezzo di raffreddamento:olio
B. Tubo di circolazione e serbatoio dell'acqua:realizzato in acciaio inossidabile.
C. Valvola di raffreddamento:motorizzato.
D. metodo di controllo:Controllo indipendente superiore, medio e inferiore
e. regolatore di temperatura:OMRON
