La macchina per estrusder in foglio di vesciche in PVC include estrusore, stampo, calendario, trattore, taglierina, piattaforma di trasporto
Extrusder:Di solito viene utilizzato un estrusore con e virgola gemello conico, adatto alla lavorazione dei materiali in PVC.
Muffa:Generalmente una testa da morire di tipo gancio
Calendario:La sua funzione è quella di calendario il foglio estruso per migliorare la finitura superficiale e la planarità del foglio e controllare ulteriormente lo spessore del foglio.
Trattore:Di solito composto da due o più rulli, viene utilizzato per trasportare il foglio calendario in avanti a una velocità stabile per garantire la continuità della produzione di fogli e collaborare con l'estrusore e il calendario per controllare lo spessore e l'accuratezza dimensionale del foglio.
Cutter:Il foglio può essere tagliato in piastre di diverse lunghezze in base alla domanda
PVC Blister Sheet ExtrUder Macchina- Elenco delle apparecchiature e citazione
| numero d'ordine | nome | quantità | Osservazioni |
| 1 | Alimentatore a vite in acciaio inossidabile | 1 set | I componenti principali dell'intera linea sono realizzati da noti marchi domestici e stranieri: 1. Il sistema elettrico adotta il contattore Siemens, il convertitore di temperatura intelligente OMRON e la frequenza invensor. 2. Il riduttore a denti dura adotta riduttore di ingranaggi di coppia per macchina in plastica. 3. La canna a vite è realizzata in vite di Zhoushan, provincia di Zhejiang 4. Il rullo a specchio è realizzato in Qingdao o Xuzhou. 5. Lo stampo è fatto di Huangyan. |
| 2 | Vite sz80-twin | 1 unità | |
| 3 | Stampo del pannello ottico MJ-1700 | 1 set | |
| 4 | BF-1800X ∗ 400 Tre rotolo Calender | 1 unità | |
| 5 | Staffa di raffreddamento BF-1800-6000 | 1 set | |
| 6 | BF-1800X ∿ 220 MACCHINA DI TRAZIONE ROLLER | 1 unità | |
| 7 | BF-1800 Macchina da taglio | 1 unità | |
| 8 | Macchina a temperatura costante a rulli a olio tre in uno | 1 set | |
| 9 | DK-18 District Extrusione di produzione di produzione elettrica Cabinet di controllo elettrico | 1 set | |
| 10 | Dispositivo di copertura del film a doppia faccia | 1 set | |
| 11 | manipolatore | 1 set | |
| 11 | Dati tecnici del dispositivo casuale | 1 copia |
1. Alimentatore a vite in acciaio inossidabile:uno
Metodo di caricamento:Alimentazione elicoidale
Materiale del tubo e della scatola:acciaio inossidabile
Potenza del motore:2.2kw
Automata:Metro di livello di smorzamento

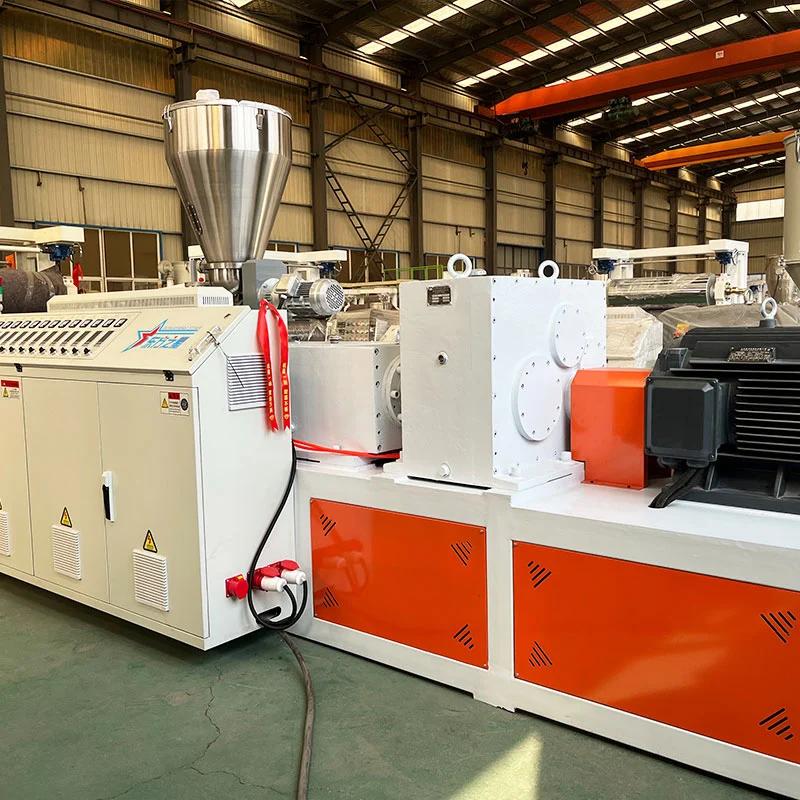

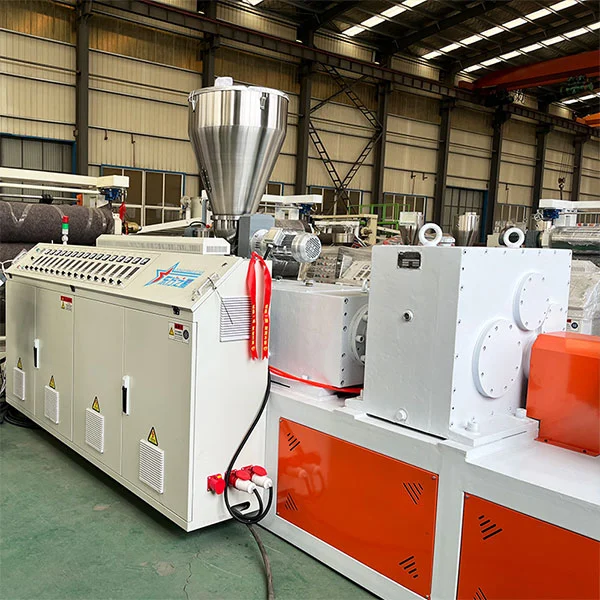

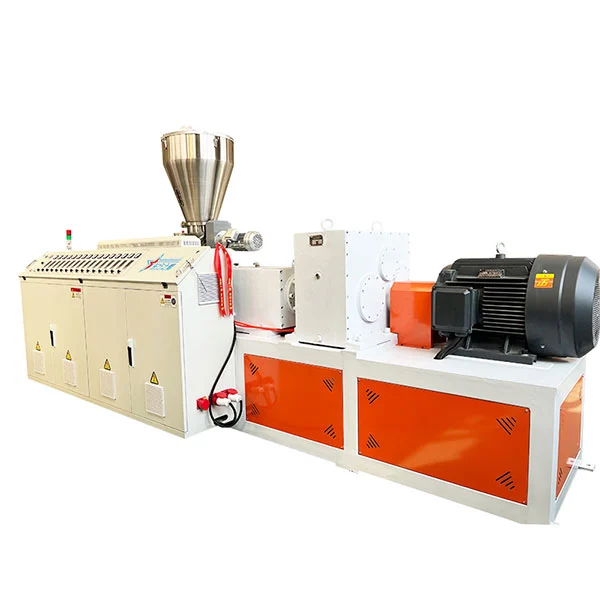

2. Z80/156 ExtrUder a doppia vite
| Diametro della vite: | 80mm (Zhoushan, Zhejiang) |
| Rapporto lunghezza a vite a diametro: | 24 ∶1 |
| Struttura a vite: | Nuova vite ad alta plastificazione, adatta per polvere in PVC e materiali granulari. |
| Materiale a vite della canna: | Trattamento a nitridro 38 Crmoaia |
| Nitruro Definito dello strato: | 0,4-0,7 mm |
| Vite durezza: | HV ＞ 740 |
| Morire durezza: | HV ＞ 940 |
| Velocità della vite: | 15-40rpm |
| Potenza del motore: | 75 kW (motore Shandong Tailida) Sezione di riscaldamento 4 zone (alluminio + scudo del vento in acciaio inossidabile) Raffreddamento cilindrico 3 zone × 250w |
| Output di estrusione: | 300-400 kg/h Scatola di riduzione prodotta nella provincia di Jiangyina, Jiangsu Materiale per ingranaggi 20crmnti Carburation and Shincing Metodo di raffreddamento I denti vengono raffreddati dall'acqua attraverso il condensatore La modalità di trasmissione del riduttore e dei giunti del motore sono direttamente collegati |
| Sistema di controllo elettrico: |
contattore contattore Siemens misuratore a temperatura controllata con misuratore di temperatura intelligente OMRON Convertitore di frequenza del trasformatore di frequenza |

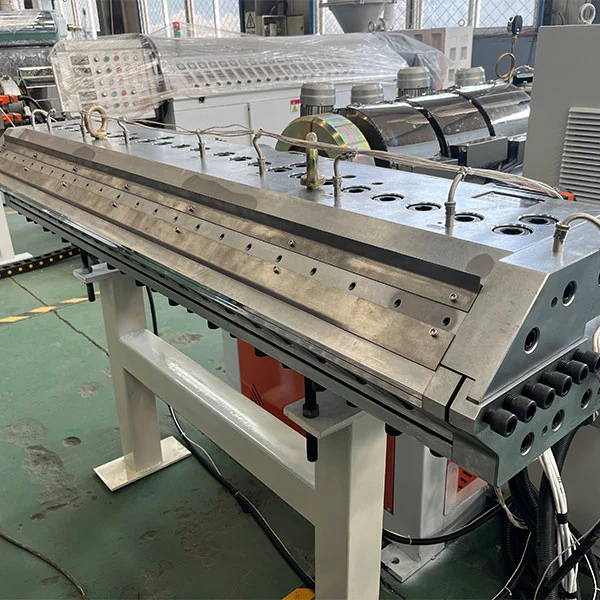

Piatta per ganci per vestiti MASCHIO MASSEGGIO Larghezza efficace
Potenza di riscaldamento, sezione di controllo della temperatura
Temperatura di forgiatura in acciaio stampo di alta qualità, placcatura cromata dura e lucidatura
Lo spessore del prodotto è di 1-3 mm e la larghezza del prodotto è 1550 mm 1700 mm
Il 15KW utilizza le zone della modalità di riscaldamento interne
Il canale di flusso della testa è sotto forma di un canale di flusso gradiente di tipo gancio. La testa è realizzata in acciaio in lega di alta qualità 5crnimo e lucidata dopo la placcatura cromata; Il labbro della matrice superiore è spinto dalla micro regolazione.

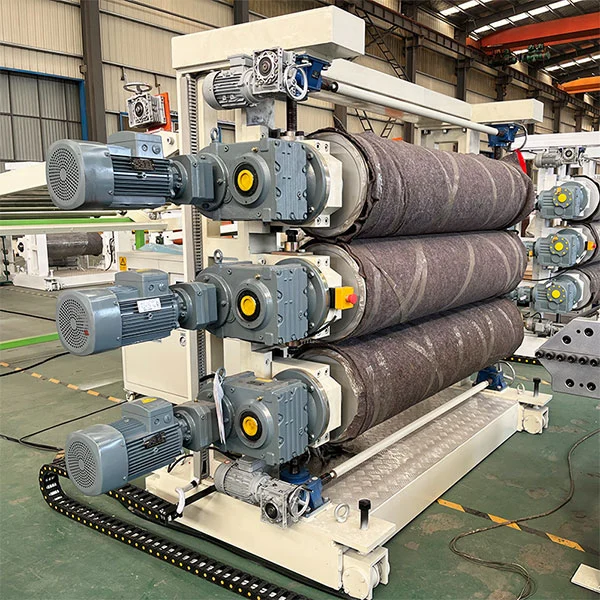

A. Struttura della pressa luminosa: tre rulli verticali (con dispositivo di protezione della sicurezza a rulli)
B. Numero di rulli; Tre radici (prodotte in Qingdao)
C. Diametro del rullo: ∮400mm
D. Lunghezza rotolo: 1800 mm
e. Spessore della parete del rullo: ≥22mm
F. Materiale rotolo: 45# acciaio viene utilizzato e indurito per ottenere la durezza di RC60-65
G. Trattamento della superficie del rotolo: finitura specchio
Struttura a rulli H.: il sistema di scambio rapido composito multistrato viene adottato per garantire la temperatura uniforme del rullo.
I. Medium di temperatura costante per i rulli: acqua demineralizzata
J. Sistema di controllo a tre roll: il controllo di conversione della frequenza può essere utilizzato per ottenere un controllo di velocità sincrono e indipendente.
k Sistema di azionamento: 1.5kwx3 = 4.5kW Assicurarsi il funzionamento regolare dei tre rulli.
A. Lunghezza del rack di raffreddamento: sei metri.
B. Rullo: fatto in acciaio inossidabile.
C. Distanza del rullo entro i primi due metri: 400 mm.
D. La staffa ha un dispositivo all'avanguardia: 1 set, il cutter è realizzato con coltello in lega di alta qualità
e. Cuscinetto: cuscinetto del cuore regolabile
A. Rullo di gomma di trazione: 2 unità
B. Diametro del rullo di trazione: ∮220mm
C. Lunghezza del rullo di trazione: 1800mm
D. Surface del rullo di gomma di trazione: lucidatura in gomma resistente alla corrosione, resistente alla temperatura e resistente all'usura.
e. Sistema di guida: viene adottata la trasmissione del riduttore degli ingranaggi
F. Controllo della trazione: conversione della frequenza invt
G. Controllo della velocità: dotato di un sistema di controllo della velocità del calendario del calendario a tre rulli e della velocità di trazione, la macchina di trazione può essere un sistema di controllo della velocità in modo indipendente
A. Larghezza di taglio: 1550mm
B. Potenza del motore: 2.2kW
C. Controllo discrezionale: guidato dal motore
D. Metodo di misurazione: codificatore autonix sudcoreano
e. Lunghezza di taglio: regolabile
F. Metodo di ricezione del materiale: trasportatore a cinghia, assistenza manuale
J. Lunghezza del trasportatore della cintura: tre metri
H. Potenza del motore: 0,75kw
UN. Medium di raffreddamento:olio
B. tubo di circolazione e serbatoio dell'acqua:Fatto in acciaio inossidabile.
C. Valvola di raffreddamento:motori a motore.
D. Metodo di controllo:Controllo indipendente superiore, medio e inferiore
e. Temperaturatore:Omron
