Il foglio monostrato in ABS viene prodotto da un estrusore, mentre il foglio multistrato viene prodotto da due o più estrusori. Il foglio a strato singolo utilizza una materia prima e ha una struttura relativamente semplice. La macchina per estrusione di pannelli a strato singolo in ABS è un composto di molteplici materie prime, con un processo relativamente complesso e requisiti tecnici relativamente elevati.
| 1． | Estrusore monovite SJ-120/33 | 1 set |
| 2． | T-morire | 1 set |
| 3． | pressa ottica a tre rulli | 1 set |
| 5． | Staffa di raffreddamento | 1 set |
| 6． | Macchina da trazione | 1 set |
| 7． | Macchina da taglio | 1 set |
| 8． | Sistema di controllo elettrico completo | 1 set |
Estrusore monovite SJ-120/33
Canna a vite e controllo della temperatura
| Materiale della vite | 38CrMoAL, acciaio al nitruro |
| Durezza della vite | HV950 |
| Materiale del cilindro della macchina | Materiale resistente all'usura del tamburo, acciaio al nitruro |
| Durezza del cilindro della macchina | Alta tensione 1050 |
| Diametro della vite | 120 mm |
| rapporto di prelievo | 33/1 |
| Potenza del motore principale | 90KW |
| Metodo di riscaldamento della bottiglia | Fusione di alluminio o ceramica |
| Modalità di controllo della temperatura | Controllo automatico della temperatura, raffreddamento forzato tramite ventola |

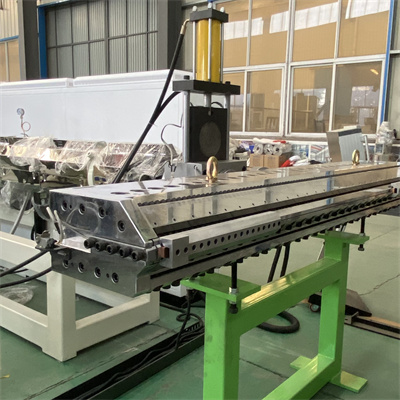

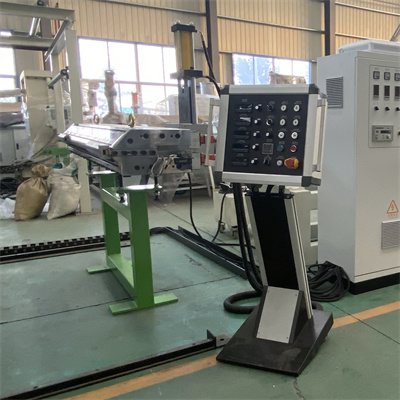

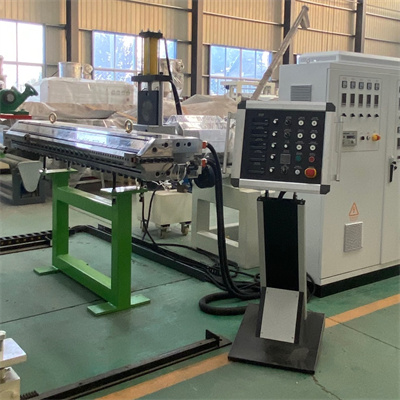

Macchina per estrusione di fogli ABS - Stampo
| struttura | Canale di flusso Frack, stampo a T |
| qualità del materiale | Acciaio per stampi di alta qualità |
| Il canale di flusso all'interno dello stampo è cromato e lo spessore minimo dello strato cromato è 0,03-0,05 mm | |
| Lucidato a specchio (Ra 0,1 um, Ra 0,05 um) | |
| larghezza dello stampo | 1250 mm |
| Spessore del prodotto | 0,3-2,5 mm |

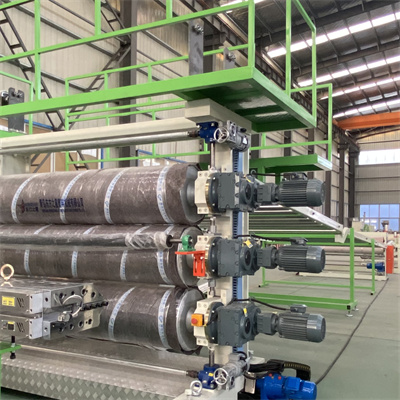

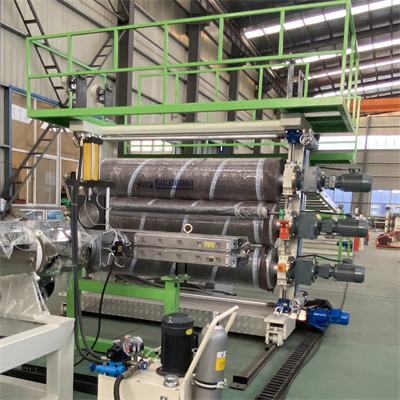

Macchina per estrusione di fogli in ABS: tre calendari
| Diametro del rullo | 450 mm |
| Larghezza effettiva del rullo | 1400 mm |
| Materiale del rullo | 45 Acciaio |
| Struttura a rulli | Progettazione speciale di canali multiflusso per la produzione di rulli Qingdao o macchinari Xuzhou Saite |
| assialità | ≤0,005 mm |
| Finitura a rullo | Ra ≤0,016um |
| Durezza della superficie del rullo | HRC58-62 |
| Spessore cromo | 0,08 mm |
| Scatola di decelerazione della trasmissione | Marchio Redson o Felocca |
| potenza di trasmissione | 3×2,2KW |
| Controllo della velocità | Ying wei teng |
| Modalità di regolazione del gioco a tre rulli | Regolazione del cilindro, interruttore di arresto di emergenza di sicurezza, sistema di controllo sincrono. |
| Forma a tre rotoli | Tipo inclinato 45° |
| Pannello da parete a tre rotoli | Processo di saldatura integrale della lamiera d'acciaio |
| Cuscinetto a rulli di centraggio a tre rulli | Ha asse o negozio di piastrelle |
| giunto girevole | Joint venture sino-straniera |
Macchina per estrusione di fogli in ABS: staffa di raffreddamento
| La lunghezza della staffa | 6 metri |
| Urla (non alimentate) | Rullo in acciaio inossidabile di qualità |
| specifiche | Φ75×1400mm |
Macchina per estrusione di fogli in ABS --- Trattore
| specifiche | Ф220×1400mm |
| qualità del materiale | Rullo in nitrile |
| trasmissione | scatola di riduzione |
| energia | 2,2 kW |
| controllare | Controllo della conversione di frequenza Wei Chuang |
| Fai un passo avanti | pneumatico |
